RF2152构成的824～849MHz功率放大电路图

发布时间：2011-2-16 12:22 发布者：circuit_share

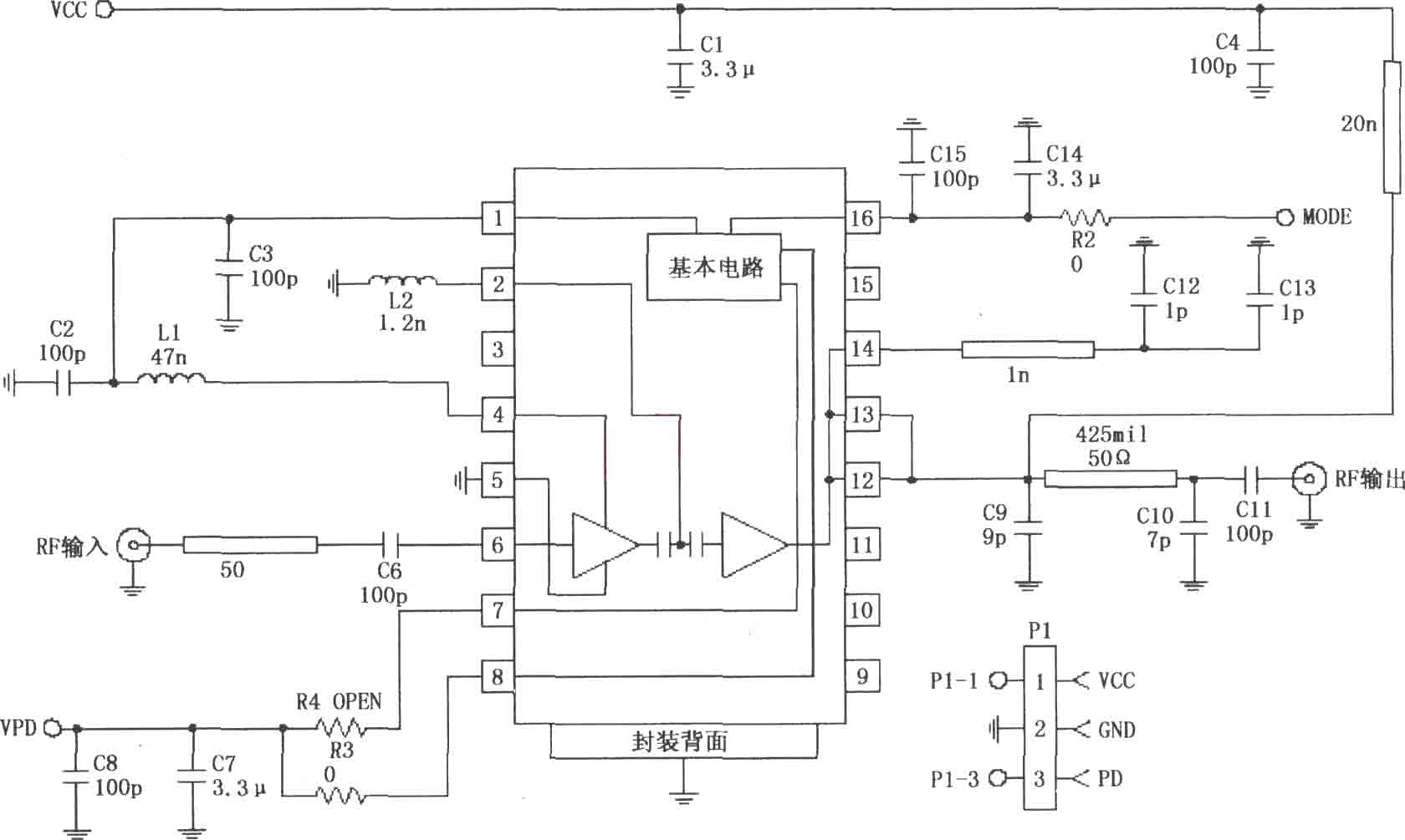

如图所示为由RF2152构成的824～849MHz功率放大电路。射频信号(RF)由6脚输入，经过前置放大器、末级功率放大器放大后由12、13脚输出。6脚与内部放大器是直接耦合，因此在6脚外加一个隔直耦合电容。输出端12、13、14脚在芯片内部已连接，通常将12、13脚在外部连接在一起作为信号输出，输出匹配网络使放大器输出阻抗与之匹配，以获得最大输出功率和效率。同时，12、13脚也作为末级功率放大器电源供电端，通过这些脚向末级功放提供偏置电流。14脚作为二次谐波的滤波电路，能有效地短接二次谐波。7或8脚接功率控制脚(PC)，可以控制该脚电压从而控制电源功率。当电压为低电平时(0.5V或更低时)，放大器电源处于关断状态；当电压为高电平时(2.8V)，放大器电源处于标准工作状态。C10设计用于交换效率和线性，R3和R4用于偏流调整。
