INA105基本供电和信号连接电路图
发布时间:2011-2-16 12:05 发布者:
circuit_share
关键词:
INA105
,
供电
,
连接电路
,
信号

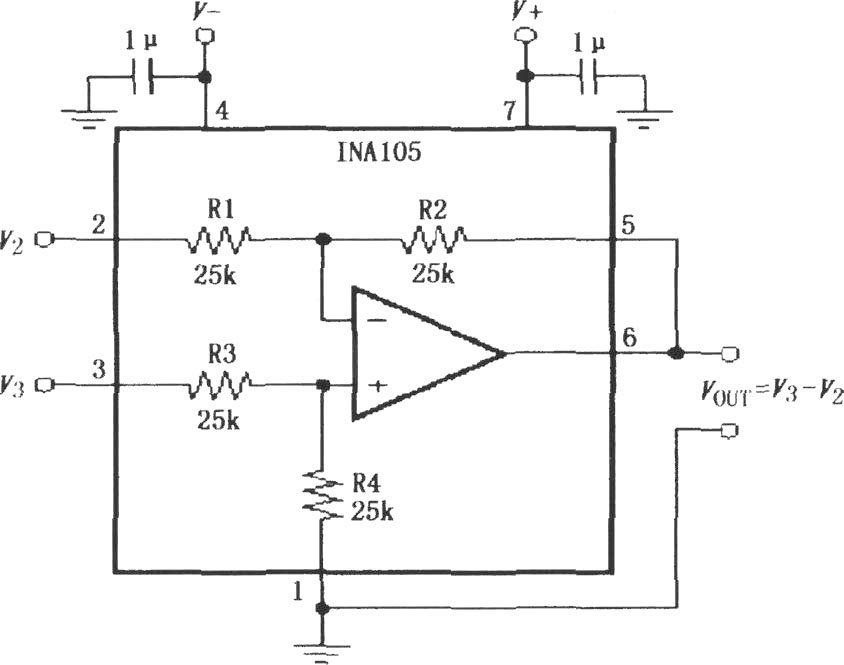

如图所示,芯片电源端要用1μF
电容
滤波,且应尽可能靠近芯片电源脚放置。信号由2脚和3脚输入,信号源内阻应等于INA105输入
电阻
以确保有高的共模抑制比。信号源如有5Ω失配电阻,则共模抑制比将下降约80dB。如果已知信号源失配,可在输入端串联一个电阻起到保持高的共模抑制比作用。
