高速反相放大器(HA5195)电路

发布时间:2011-2-16 12:01    发布者:circuit_share
关键词: HA5195 , 反相放大器

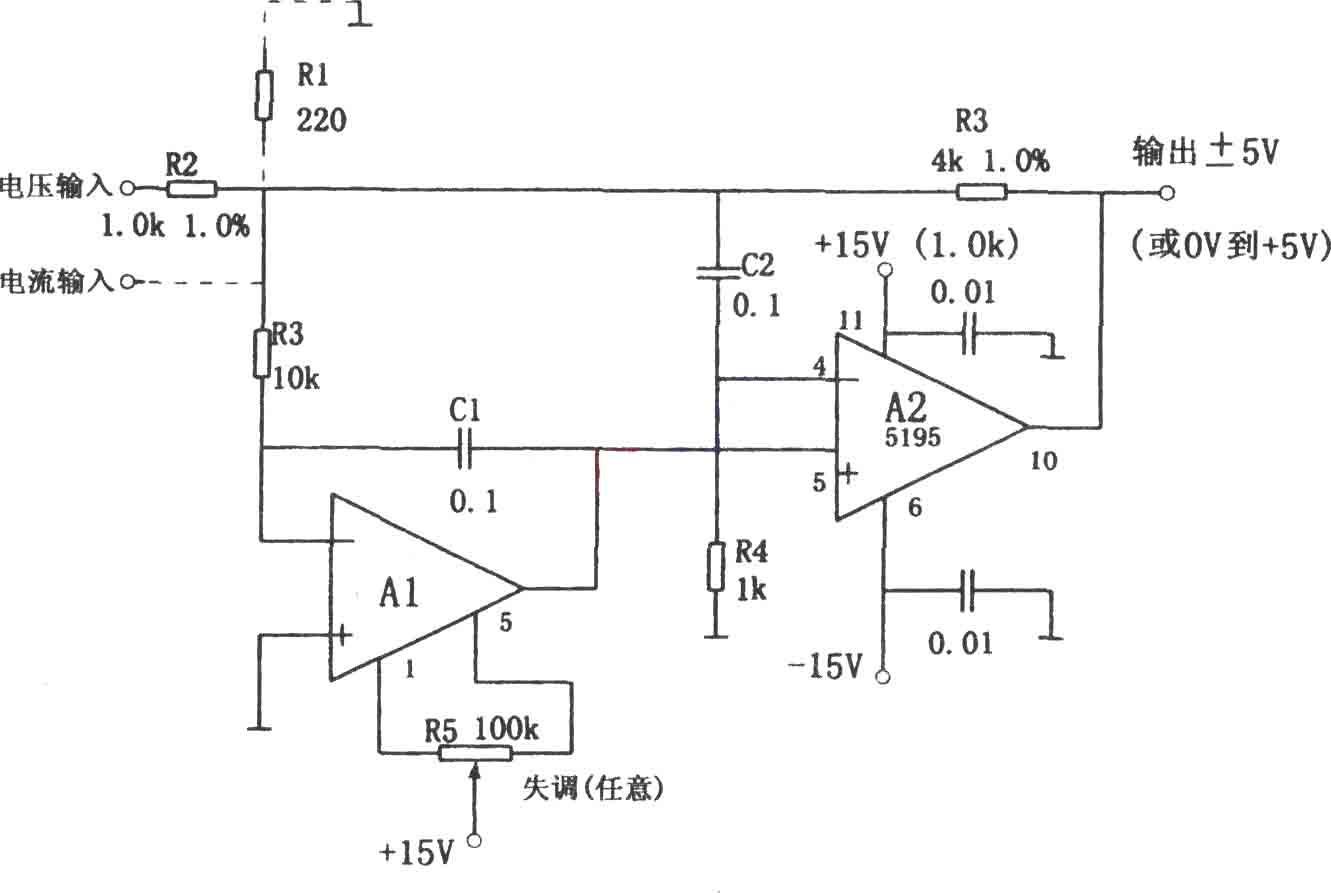

如图所示为高速仪用反相放大电路。该电路采用了HA5195高速宽带集成运放作为输出级,其压摆率高达160V/μs,其增益带宽积(GBP)为150MHz,能对5V输出阶跃电压在100ns内达到0.01%的电平精度,HA5195运放用±15V电源供电,额定输出摆幅为±5V。电路中的A1是场效应管输入型精密运放HA5170。A1主要解决失调电压及漂移问题,A2提供较高的速度和带负载能力,由此电路的综合性能能更好地满足使用要求。

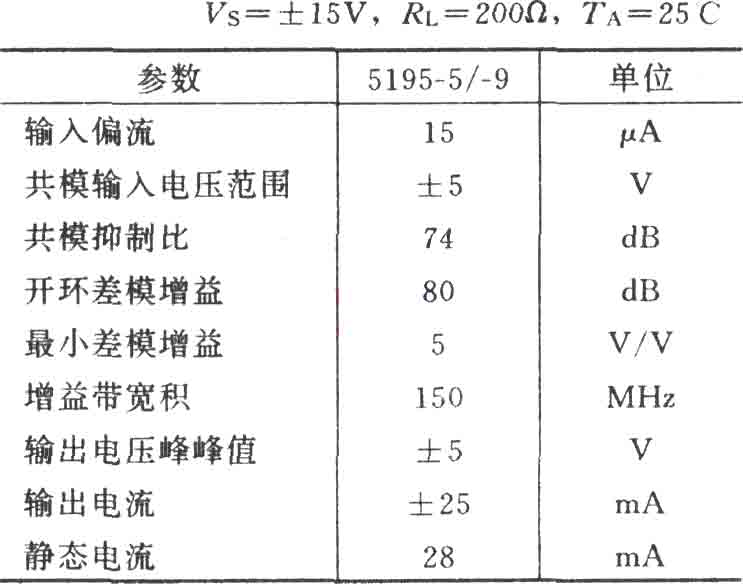

HA5195集成运放的主要参数(典型值):

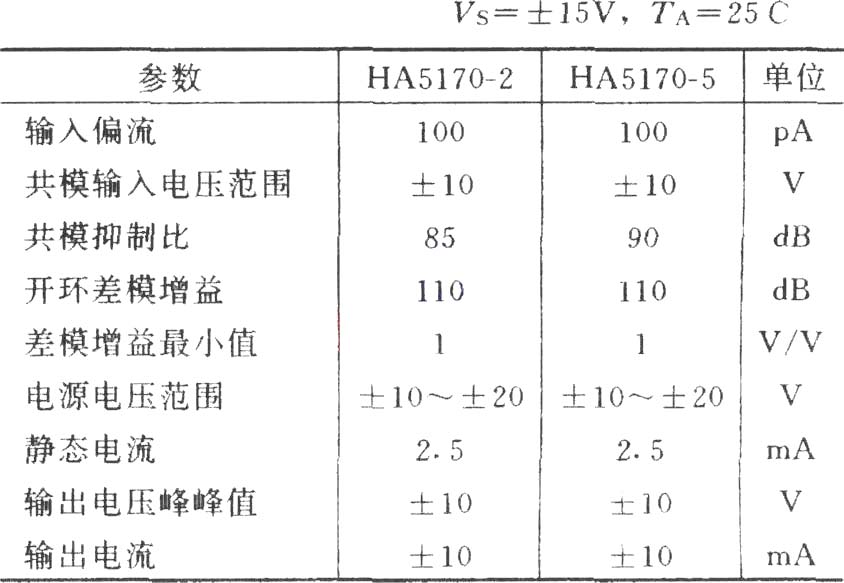

HA5170集成运放的主要参数(典型值):
