高精度低偏置电流跟随器(LM11、LF351)电路

发布时间:2011-2-16 12:00    发布者:circuit_share
关键词: LF351 , LM11 , 低偏置 , 电流跟随器


如图所示为高精度低偏置电流跟随器电路。电路中采用了通用型集成运放LM11C和场效应管输入型集成运放LF351。LM11C的偏置电流很小(约为100pA),失调电压低(约为0.6mV),共模抑制比达110dB。LF351运算放大器的失调电压为10mV,静态电流为3.4mA,输入偏流仅为200PA。电路中A2采用交流耦合,以减小偏置电流。该电路需要较长的过载恢复时间,其共模输入电压也不能超过±10V,若将A2改为直接耦合,虽然可以消除上述缺点,但是当温度升高时其偏置电流将变大,造成工作不稳定。该电路对于10V的阶跃输入,电路的输出电压能在10μs内达到0.01%的精度水准。

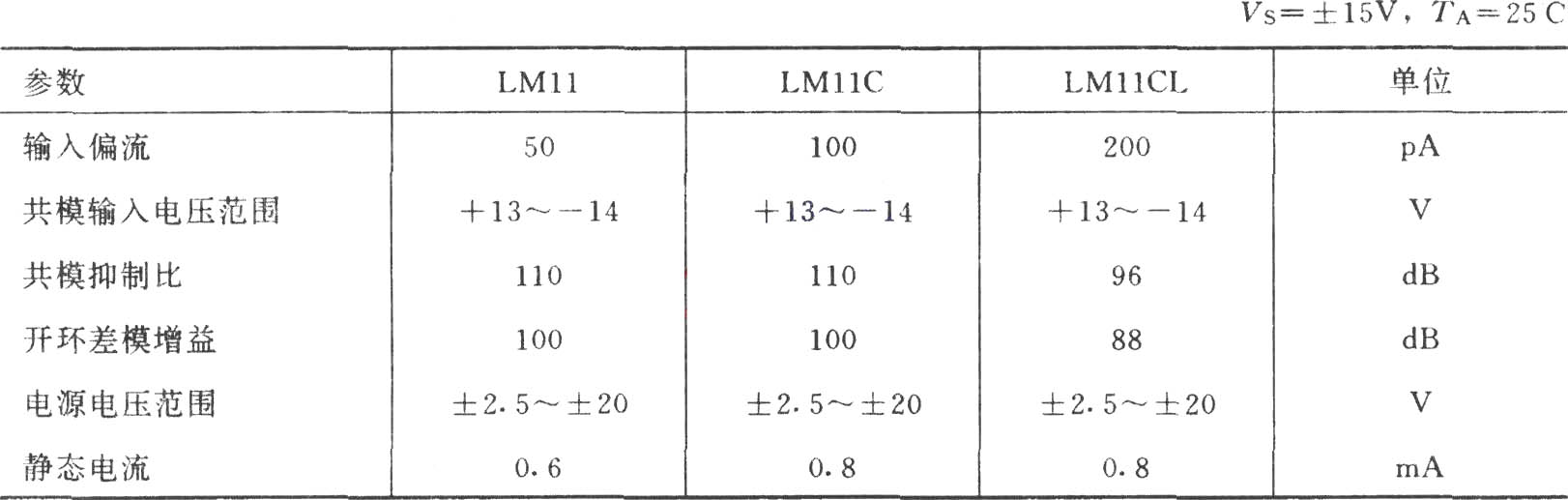

LM11集成运放的主要参数(典型值):

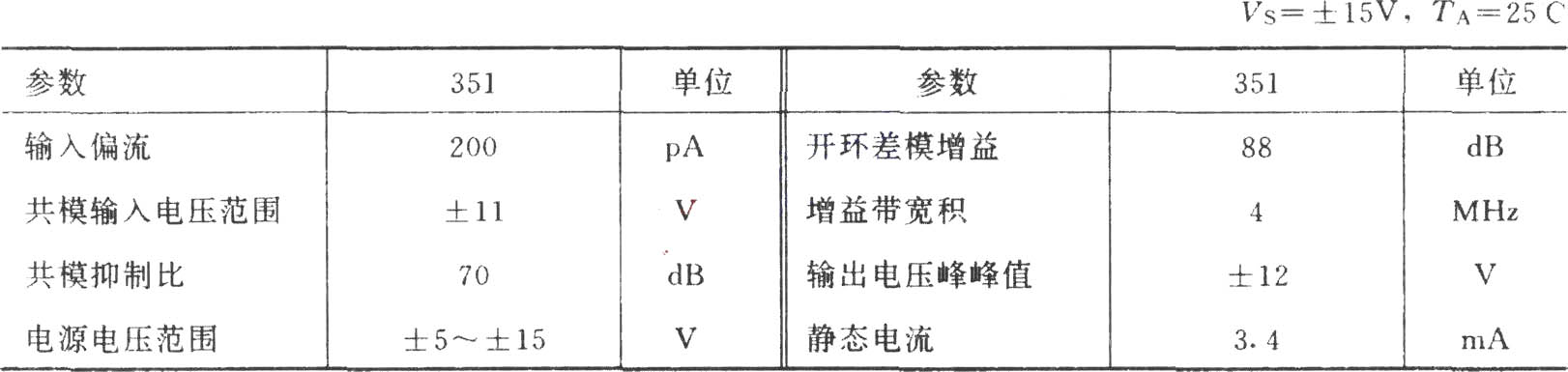

LF351集成运放的主要参数(典型值):
