ISO107与PWS750-1构成的多通道同步隔离电路图

发布时间：2011-2-15 16:02 发布者：电路图分享

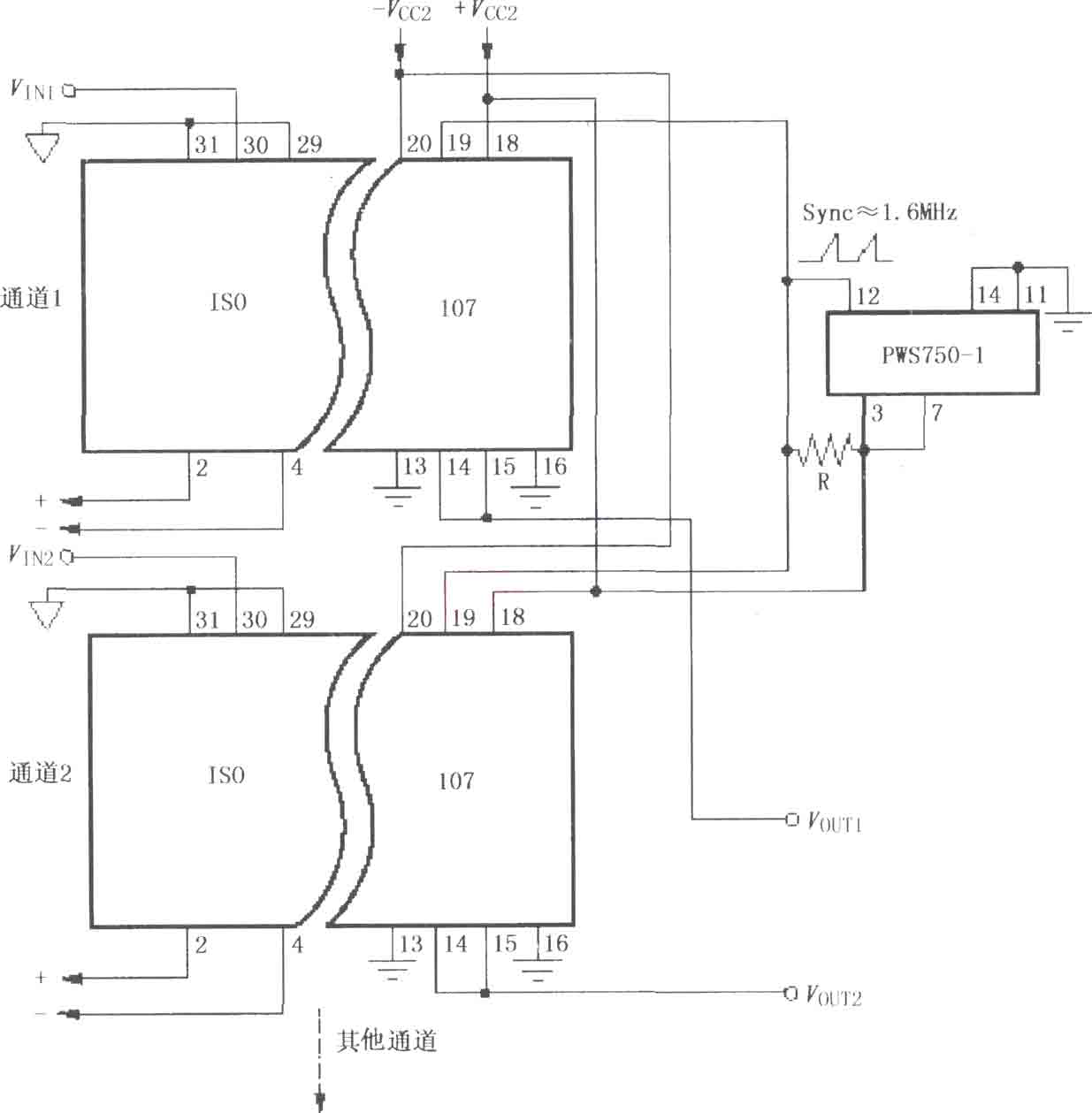

如图所示为由ISO107与PWS750-1构成的多通道同步隔离电路。电路中采用一个PWS750-1振荡器产生1．6MHz频率标准TTL，电平振荡信号，提供给多个通道放大器同步信号(19脚)，在ISO107内部分频后产生800kHz载波。19脚内部为集电极开路(OC)结构，因此使用时必须有一个上拉电阻R。低电平开关典型值为7．5mA、0．2V，选择不同的上拉电阻会有不同的上拉电压。
