减小功耗的ISO103电路图

发布时间:2011-2-15 16:00    发布者:电路图分享
关键词: ISO103 , 减小功耗

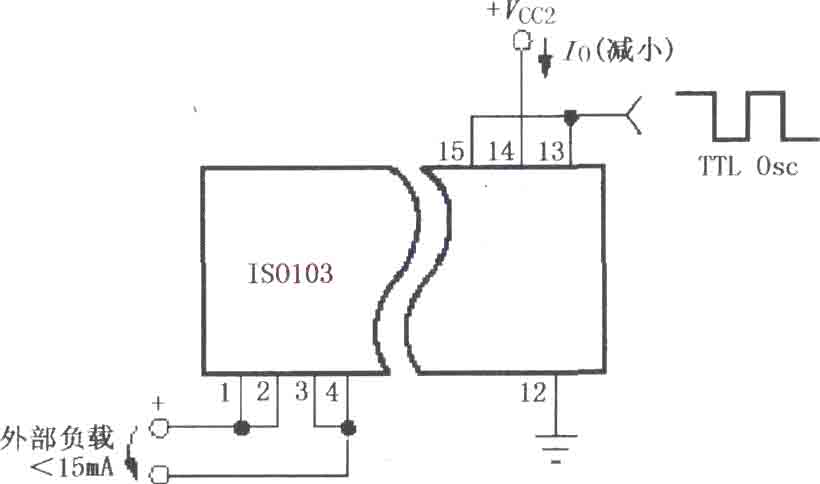

如图所示为减小功耗的ISO103电路。对于多通道同步应用要求Vcc1电流小于±15mA,如图所示可以采用一个振荡器产生TTL电平,去驱动同步输入端(15脚)和使能端(13脚),以降低电源功耗。
