ISO122的低成本三端口、四通道隔离式数据采集系统电路图

发布时间：2011-2-15 15:53 发布者：电路图分享

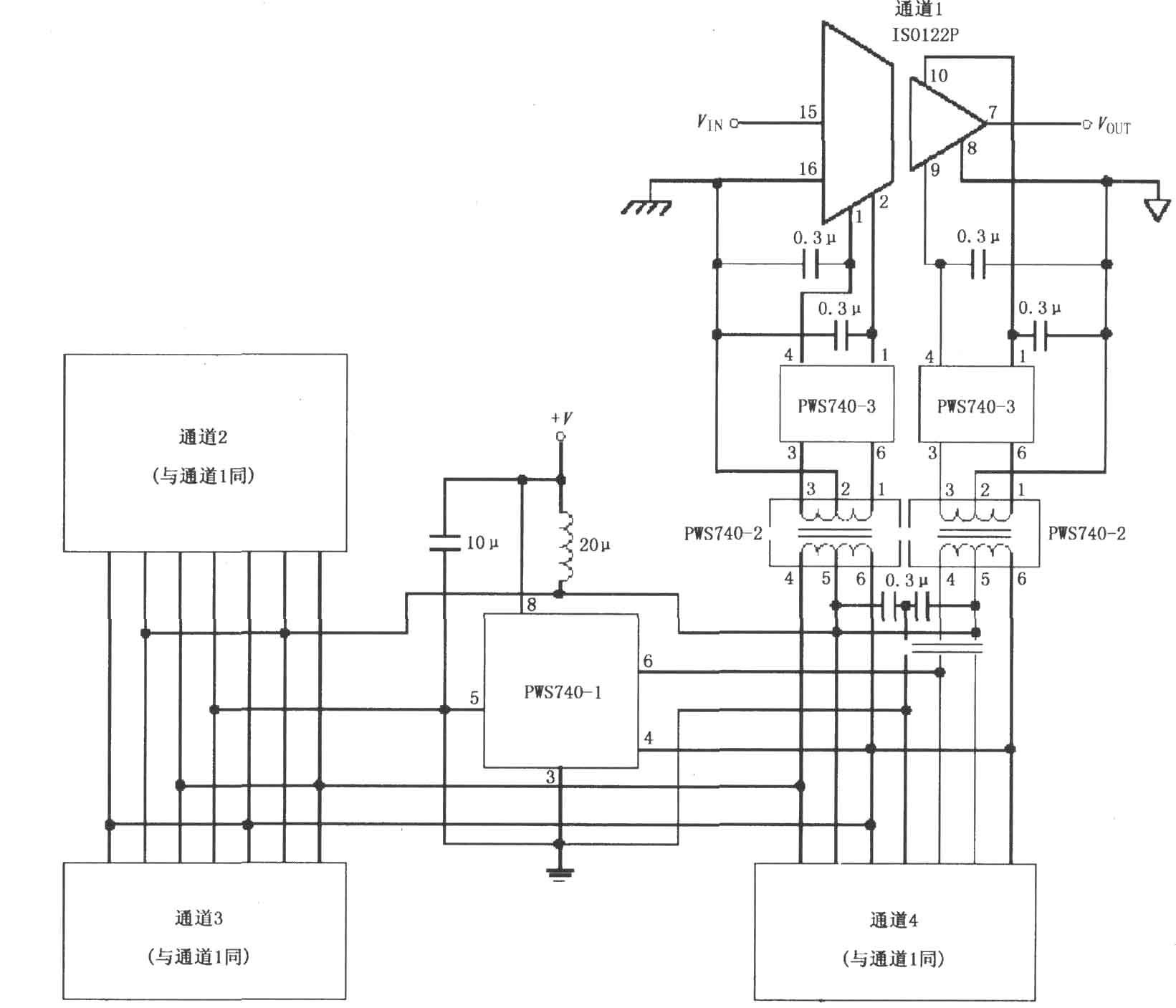

如图所示为ISO122的低成本三端口、四通道隔离式数据采集系统电路。电路中有4个相同的通道(图中只画出通道1)，信号VIN输入IS0122的15脚，经过隔离放大器后由7脚输出。由电路可以看出，在系统中不同的电流连接有3个不同的地，因此将3个端口完全隔离开来了。各个电流之间没有公共地，从而消除了由于接地电阻引起的相互耦合，该电路有着极好的抗干扰性能。
