介绍一下STM32开发都有什么工具,资料需要到什么地方下载。

一、STM32资料

ST对于其新的32bit MCU平台的重视程度可从其提供的应用笔记的数量和相应的参考代码上可见一斑。

STM32的全部英文官方版本下载地址:
http://www.st.com/mcu/familiesdocs-110.html#Application%20Note
这个地址可以下载到STM32全部应用笔记、笔记对于参考代码、数据手册、器件参考手册、固件库手册、固件库源码、官方开发板用户手册、开发板演示代码等详解的资料。这些都是学习STM32朋友必看资料。

STM32官方提供中文资料的下载地址:
http://www.stmicroelectronics.com.cn/stonline/mcu/MCU_Pages.htm
这个地址目前仅提供用户手册、固件库用户手册、器件参考手册的中文翻译版本,需要注意的是这些中文的版本都不是跟随英文的最新版本提供的,在使用的时候如果发现有任何疑问,请参考最新的英文版本为准。

哪些资料是开发STM32必须的?

STM32F103x Datasheet
http://www.st.com/stonline/products/literature/ds/13587.pdf

STM32F101x Datasheet
http://www.st.com/stonline/products/literature/ds/13586.pdf

STM32F101xC/D/E Datasheet
http://www.st.com/stonline/products/literature/ds/14610.pdf

STM32F103xC/D/E Datasheet
http://www.st.com/stonline/products/literature/ds/14611.pdf

STM32F101xC/D/E Rev Z errata sheet
http://www.st.com/stonline/products/literature/es/14732.pdf

STM32F10xx6/8/B errata sheet
http://www.st.com/stonline/products/literature/es/14574.pdf

Medium- and High-density STM32F101xx and STM32F103xx advanced ARM-based 32-bit MCUs Reference Manual
英文版:http://www.st.com/stonline/products/literature/rm/13902.pdf
中文版:http://www.stmicroelectronics.com.cn/stonline/mcu/images/STM32F10xxx_Library_Manual_ChineseV2.pdf

ARM-based 32-bit MCU STM32F101xx and STM32F103xx firmware library
英文版:http://www.st.com/stonline/products/literature/um/13475.pdf
中文版:http://www.stmicroelectronics.com.cn/stonline/mcu/images/STM32F10xxx_Reference_Manual_Chinese2.pdf
代码:http://www.st.com/stonline/products/support/micro/files/um0427.zip

STM32F10xxx USB developer kit
手册:http://www.st.com/stonline/products/literature/um/13465.pdf
代码:http://www.st.com/stonline/products/support/micro/files/um0424.zip


二、STM32的开发软件

1、IAR
应该是使用STM32开发使用最多的软件平台。IAR官方提供IAR for ARM 两种类型的版本供免费评估:

1)、32K学习版,只能支持编译32K目标代码,等效无时间限制
http://supp.iar.com/Download/SW/?item=EWARM-KS32

2)、30天评估版,无编译代码限制
http://supp.iar.com/Download/SW/?item=EWARM-EVAL
Note:需要注意上述的两种版本都是不含库文件的源代码,不支持MISRA C规则编译。

2、MDK

自从keil被ARM收购以后,在keil中集成了ARM自己的编译器,改名MDK。

中文版下载地址:
http://www.realview.com.cn/ApplyDEMO.asp?id=486&xingqu=RealView%20MDK%203.22%20评估版。

3、RIDE
http://www.raisonance.com/products/info/RIDE.php
该软件支持GCC编译器开发STM32产品。
最新版本的下载地址:
http://www.raisonance.com/download/index.php?active=RIDE7
还有其它不太流行的就不详述了。


三、开发板

1、ST官方版本

1)、STM3210B-EVAL

开发板的演示软件向导:
http://www.st.com/stonline/products/literature/um/13534.pdf

开发板的演示软件源代码:
http://www.st.com/stonline/products/support/micro/files/um0435.zip

开发板用户手册:
http://www.st.com/stonline/products/literature/um/13472.pdf

2)、STM3210E-EVAL

开发板的演示软件向导:
http://www.st.com/stonline/products/literature/um/14703.pdf

开发板的演示软件源代码:
http://www.st.com/stonline/products/support/micro/files/um0549.zip

开发板用户手册:
http://www.st.com/stonline/products/literature/um/14703.pdf

2、Keil版本

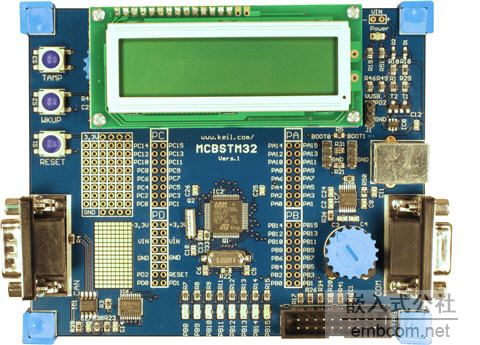

1)、keil MCBSTM32 - (http://www.keil.com/mcbstm32/)
规格: http://www.keil.com/mcbstm32/specs.asp
原理图:http://www.keil.com/mcbstm32/mcbstm32-schematics.pdf

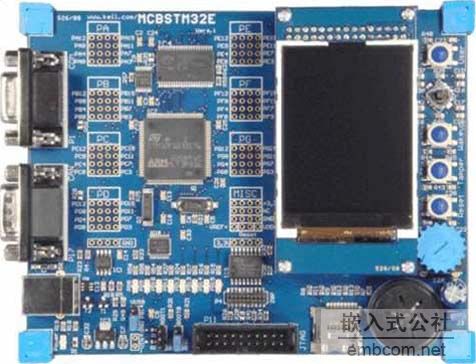

2)、keil MCBSTM32E - (http://www.keil.com/mcbstm32e/)
规格: http://www.keil.com/mcbstm32e/specs.asp
原理图:http://www.keil.com/mcbstm32e/mcbstm32e-base-board-schematics.pdf
http://www.keil.com/mcbstm32e/mcbstm32e-display-board-schematics.pdf



3、IAR版本

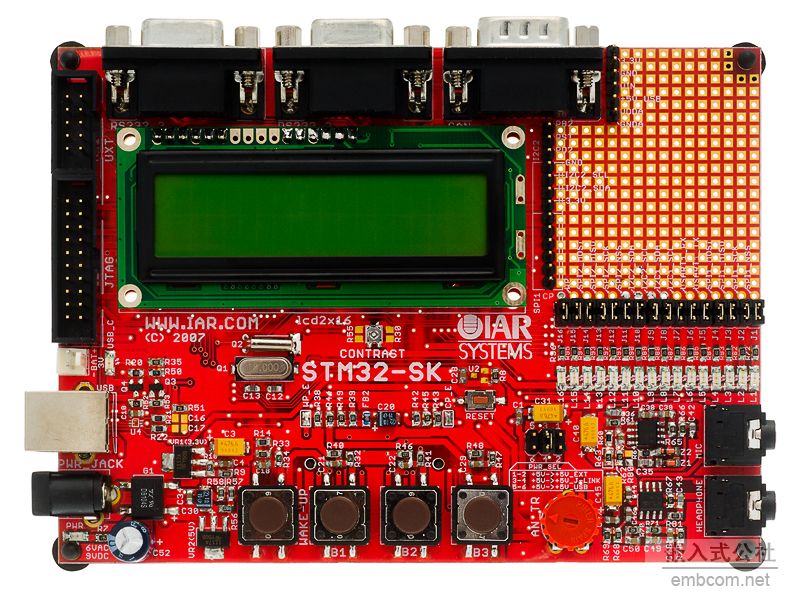

STM32-SK - (http://www.iar.com/website1/1.0.1.0/658/1/index.php?item=prod_prod-s1/225&group=prod_prod_grp-s1/33)



4、万利版本
EK-STM32F - (http://www.manley.com.cn/web/product_neirong_01.asp?pro=262)



5、Raisonance版本

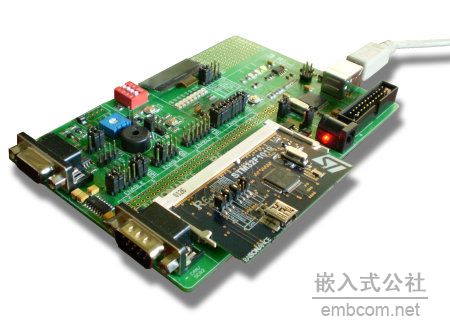

1)、STM32 Primer - (http://www.raisonance.com/arm/STM32/Primer.php#pro)



2)、REV_STM32

http://www.stm32circle.com/hom/index.php




四、调试工具:

1、J-Link - (http://www.iar.com/jlinkarm)
支持开发环境有IAR for ARM、MDK



2、JTrace - (http://www.iar.com/jtrace)
仅支持IAR for ARM、MDK

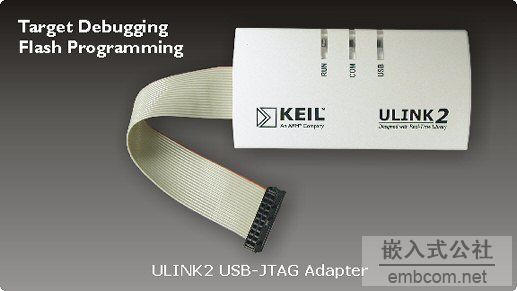

3、ULink 2 - (http://www.keil.com/ulink2/)
仅支持MDK

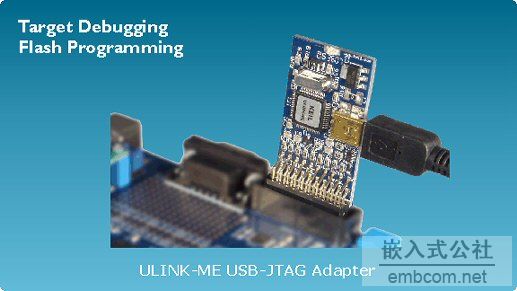

4、ULink Me - (http://www.keil.com/ulinkme/)
仅支持MDK

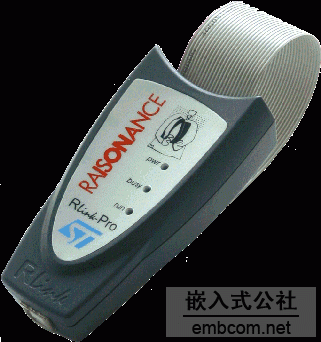

5、STX-RLINK Pro - (http://www.raisonance.com/products/RLink.php)
仅支持RIDE7

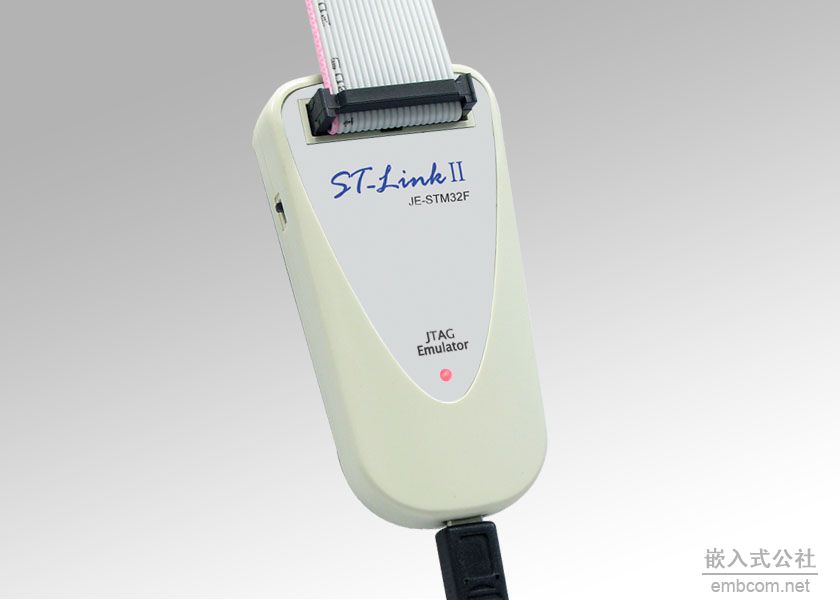

6、ST-Link II - (http://www.manley.com.cn/web/product_neirong_01.asp?pro=105)
IAR for ARM、MDK




7、wiggler + H-JTAG - (http://www.hjtag.com/)
在ARM7上支持IAR for ARM、MDK,在STM32上未测试,不详。




五、编程软件

1、RFlasher - (http://www.raisonance.com/products/RFlasher.php)
硬件仅支持RLink、RLink-Pro,编程目标文件大小无任何限制。

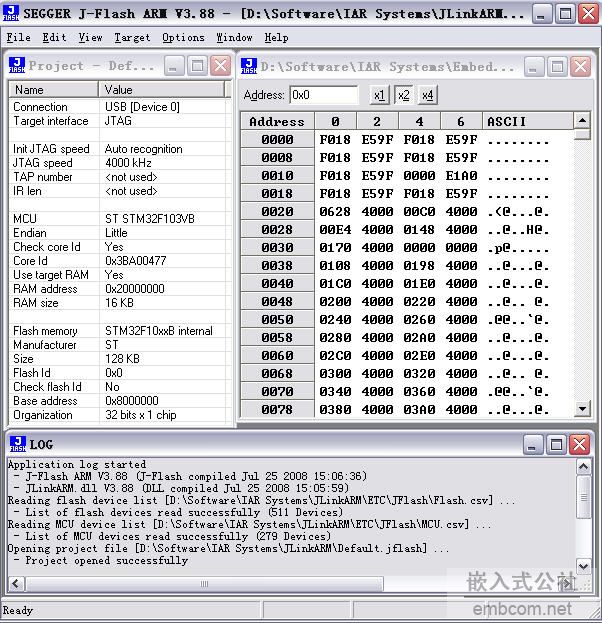

2、JFlash - (http://www.segger.com/jlink_arm_software_jflash.html)
硬件支持JLink,但需要Licence配合使用。

夫君子之行,静以修身,俭以养德,非淡泊无以明志,非宁静无以致远。
6665355 (离线)
积分
9
帖子
28
发表于 2010-11-15 14:06:50 |显示全部楼层
学习学习
iamsamuel (离线)
积分
11
帖子
4
发表于 2010-11-19 09:53:45 |显示全部楼层
了解,不错
左手粗 (离线)
积分
53
帖子
3
发表于 2010-11-24 11:14:06 |显示全部楼层
多谢分享
f.luo (离线)
积分
210812
帖子
4327
发表于 2010-11-26 09:27:58 |显示全部楼层
mark.
我允许你走进我的世界,但决不允许你在我的世界里走来走去。
自诫:
混论坛而不看书, 基础不扎实, 十八般武艺尽是花拳绣腿.
看书而不混论坛, 眼界难开阔, 水再深不过是巴掌大口井.

【------西南地区机器视觉技术交流群: 188725313------】
glq2002 (离线)
积分
2
帖子
10
发表于 2010-11-26 11:53:48 |显示全部楼层
谢谢的啦
mxh0506 (离线)
积分
10489
帖子
700
发表于 2010-11-30 16:19:17 |显示全部楼层
LZ博学多才,敬仰敬仰!
500 字节以内
不支持自定义 Discuz! 代码
dupeng2009 (离线)
积分
14
帖子
10
发表于 2010-12-9 09:14:28 |显示全部楼层
谢谢楼主的分享
南阳玉 (离线)
积分
50
帖子
18
发表于 2010-12-30 17:02:20 |显示全部楼层
谢谢
Armoric (离线)
积分
3591
帖子
39
发表于 2011-1-6 18:40:29 |显示全部楼层
纸上得来终觉浅,绝知此事要躬行。
fxhfxh (离线)
积分
17
帖子
26
发表于 2011-1-8 10:40:15 |显示全部楼层
谢谢,做一个记号。
liqiaw (离线)
积分
1955
帖子
138
发表于 2011-1-10 20:01:25 |显示全部楼层
感激不尽啊
河山共享 (离线)
积分
56
帖子
7
发表于 2011-1-10 21:58:33 |显示全部楼层
我买的是英贝特的板子,不过一直没有用,沉睡了3、4年了,刚叫醒它,睡狮该动作了。
onecrazy (离线)
积分
6057
帖子
163
发表于 2011-1-19 18:20:53 |显示全部楼层
不愧为孔明!
szhyk (离线)
积分
9
帖子
8
发表于 2011-2-6 15:57:34 |显示全部楼层
非常感谢,资料很全。
igiucom (离线)
积分
308
帖子
16
发表于 2011-2-13 08:39:40 |显示全部楼层
很全啊,是要备齐一套开发的平台了。
lcg86 (离线)
积分
0
帖子
4
发表于 2011-2-22 22:47:32 |显示全部楼层
很祥细,请问我有ULink 2是不是就不用找编程器了?
无忧岛主 (离线)
积分
54
帖子
3
发表于 2011-2-28 21:04:22 |显示全部楼层
学习了,今天初来乍到,以后要常过来学习学习
shalione (离线)
积分
1562
帖子
199
发表于 2011-3-21 20:18:09 |显示全部楼层
辛苦了!
andy_mqy (离线)
积分
0
帖子
17
发表于 2011-3-24 09:30:21 |显示全部楼层
对学习很有帮助,楼主整理很详细,谢谢了。
