低噪声微分器
发布时间:2011-2-14 13:31 发布者:
eetech
关键词:
微分器

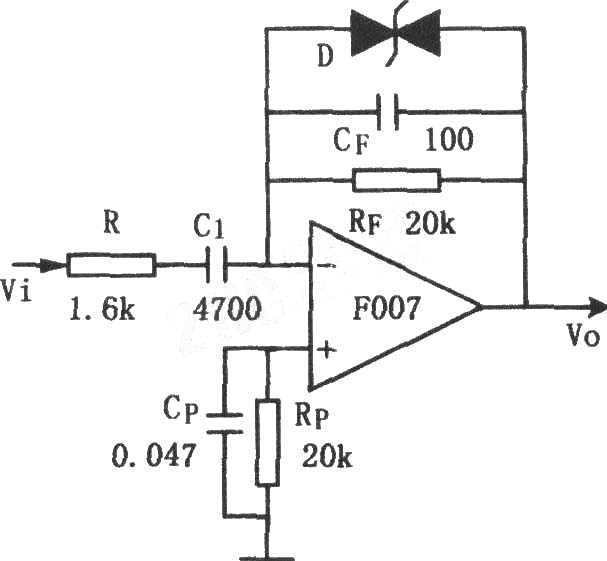

如图所示为低噪声微分
电路
。该电路是在基本微分器基础上增加少量元件,从而具有过载保护能力,稳定性好且噪声低。R的接入能使电路稳定,并起减小噪声和增大输入阻抗的作用。在微分器工作频率不高时,为了更好的抑制高频噪声,加了
电容
Cp。稳压管D是考虑有可能突然出现很大的单极噪声而设置。Cp是用于将Rp上的热噪声旁路,并能保持回路稳定。
