孵蛋温度控制器(F007)电路
发布时间：2011-2-13 10:48
发布者：电路图分享
|

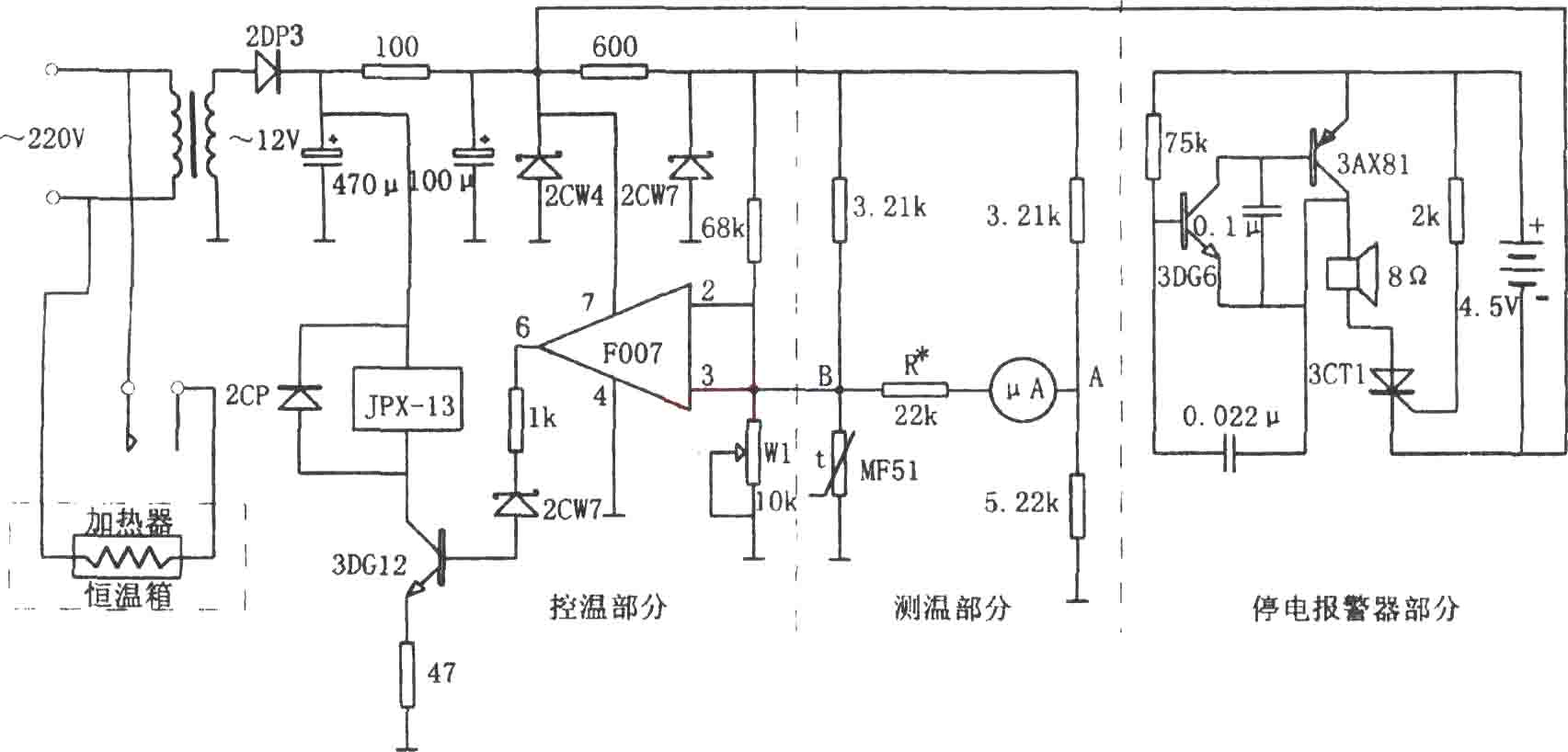

如图所示为孵蛋温度控制电路。该电路由测温电路、控温电路和停电报警电路等组成。测温电路为一个非平衡式电桥，并用50μA的表头进行指示。电桥的一臂是具有负温度系数、且灵敏度高的热敏电阻MF51。随着孵蛋恒温箱内温度的不同，MF51的阻值也随着变化，相应桥上A、B两点间的电位也随之变化．通过50ttA表头的指针变化来反映温度的变化。若采用分度值为0.1℃的标准水银温度计测量恒温箱内的温度，在50μA的表头的刻度盘上标明与电流相对应的温度值，则可由表头的电流指示来判断恒温箱内的温度。 控温电路包括电压比较器F007和功率驱动器3DG12。电位器W1用来设定温度，调节W1即可改变C点的电压。温度较低时，MF51对应的阻值很大，相应B点电压高于C点电压，即VBC＞0。此时运算放大器F007输出正电压，使晶体管3DG12导通，继电器吸合，接通加热器电源，进行加热，恒温箱内温度升高。随着温度的上升，MF51的阻值减小，相应B点电位降低，当降到VBC＜0时，F007翻转，输出负电压，使3DG12截止，继电器释放，断开加热器的电源电路，停止加热，恒温箱内温度停止上升。当温度再次降到VBC＞0时，又重复加温，这样周而复始，把温度控制在设定值上。  |
