电源超欠压检测与延时保护电路图

发布时间:2011-2-13 10:41    发布者:电路图分享
关键词: 电源 , 欠压检测 , 延时保护

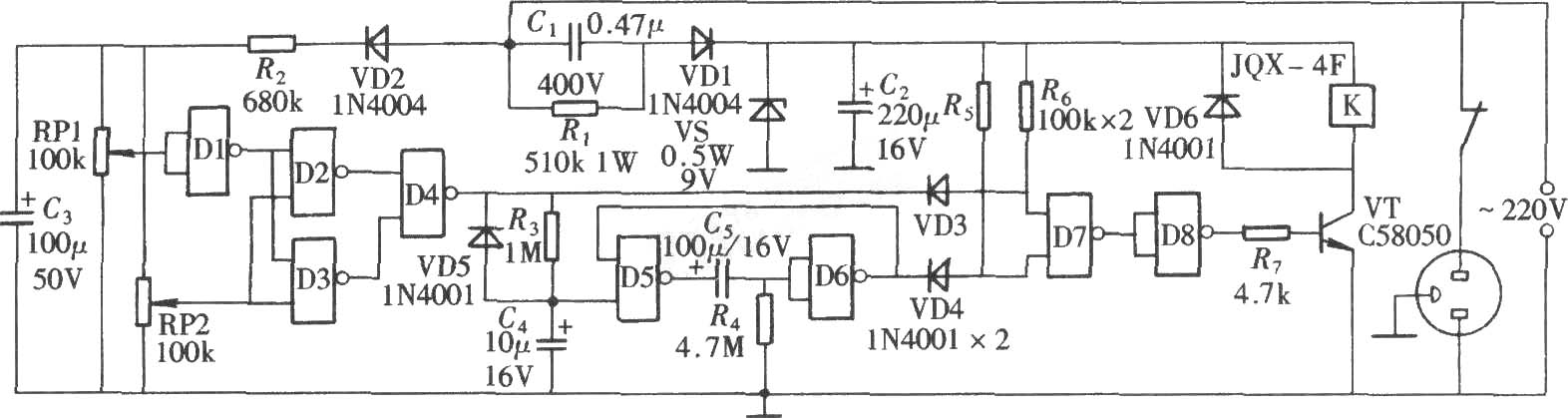

对于某些用电设备,工作电源的电压范围是有严格限制的,超电压或欠电压对设备的工作会造成影响甚至损坏设备,下面一例过欠电压检测与延时保护电路,可在电源电压超过或不足规定范围时将工作电源切断,并在延时一段时间后自动启动,电路组成如图所示。它由两只四-二输入端与非门CD4011组成,其中D1-D3与RPl、RP2组成过、欠压检测电路,D4为触发电路。D7、D8与晶体管VT组成继电器驱动电路。D5、D6与R4、C5组成延时再启动电路。
