WB705构成的限流型保护电路的应用电路图

发布时间:2011-2-13 10:40    发布者:电路图分享
关键词: WB705 , 保护电路 , 限流型

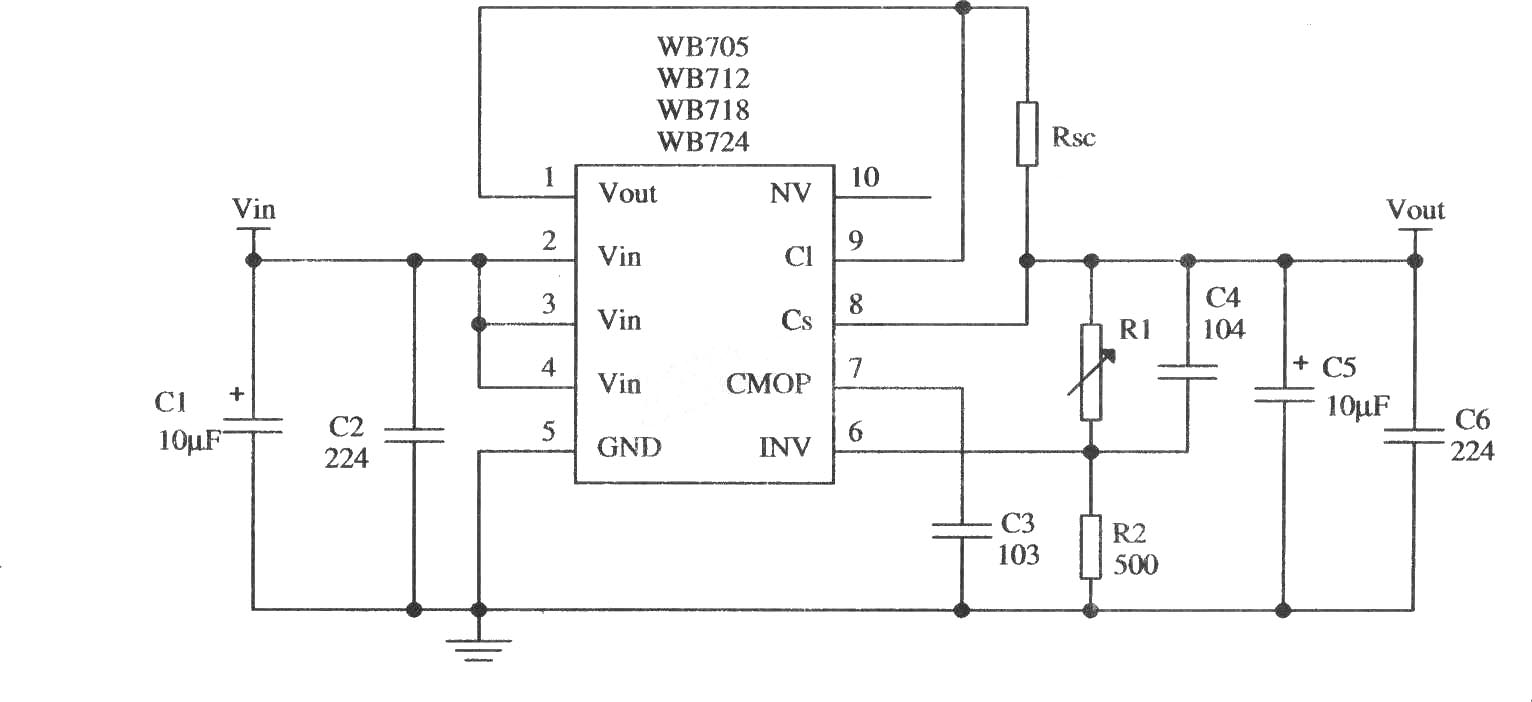

如图所示电路是用WB705多端可调正集成稳压器组成的输出电压为5 V、输出电流为l.5 A的限流型保护电路的应用电路。这个电路的最大输入电压为16.8 V,最小输入电压为l2.1 V。Cl和C2是滤波电容,可根据电流的大小选择电容的容量。负载电流越大,要求的电容容量越大,以减少稳压器输入端的脉动分量。C3是补偿电容,起防止振荡作用。如电路不振荡,C3可尽量用得小些,因为C3通过7脚与稳压器内部放大器相接,若太大会影响放大倍数。C4能把输出电压的变化量ΔVout直接耦合到稳压器内部取样端6脚,以提高纹波抑制比。C5和C6是输出滤波电容。Rl和R2是取样电阻,它们符合下式:

。式中,Vref是稳压器基准电压,其值为3.4 V。由于Vref有一定的离散性,故选用Rl时可比计算值略大一些。Rsc是限流电阻,它的阻值符合下

,式中:Vbe是稳压器内部保护管的be结开始导通的阈值电压;ILmax为最大负载电流,按比正常工作电流Iout大20%~40%计算,如不增大20%~40%,当达到需要的工作电流时,稳压器即被限流。
