WB705构成的减流型保护电路的应用电路图

发布时间：2011-2-13 10:40 发布者：电路图分享

关键词： WB705 , 保护电路 , 减流型

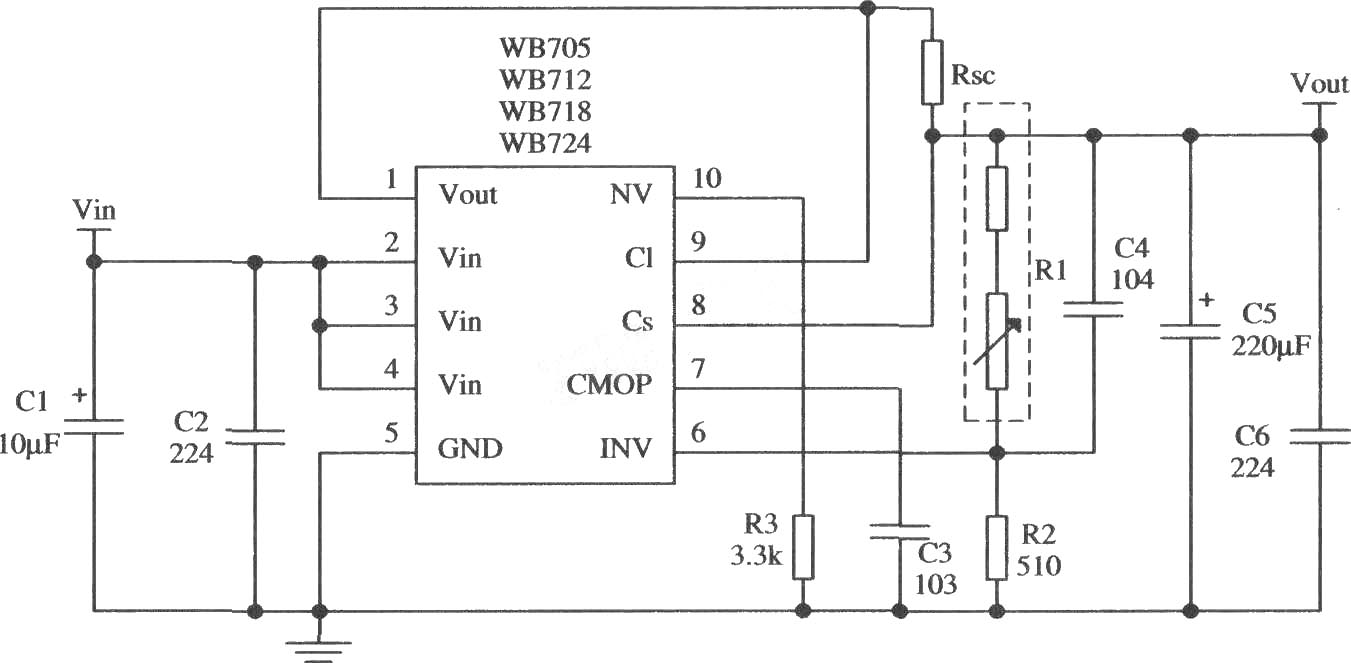

如图所示是用WB718多端可调正集成稳压器组成的输出电压为l5 V、输出电流为2 A的减流型保护电路的应用电路。图示电路的输入电压可选择30～32 V，滤波电容和防振电容等均与限流型应用时相同。取样电阻Rl和R2的选取由下式决定：

电位器Rl取560Ω，上串电阻取l．2kΩ。限流电阻

，式中：Is为负载短路后的电流值，一般Is取1／3ILmax；Vbe、ILmax等均与限流型应用时相同。R3的计算符合下式：

。式中：Rl0是稳压器内部保护管的基极电阻，其值一般为200～250Ω，故上式的计算结果
为近似值；其余各项均与限流型应用时相同。
