NE555构成的自动复位触电保安器电路

发布时间:2011-2-13 10:33    发布者:电路图分享
关键词: NE555 , 触电保安器 , 自动复位

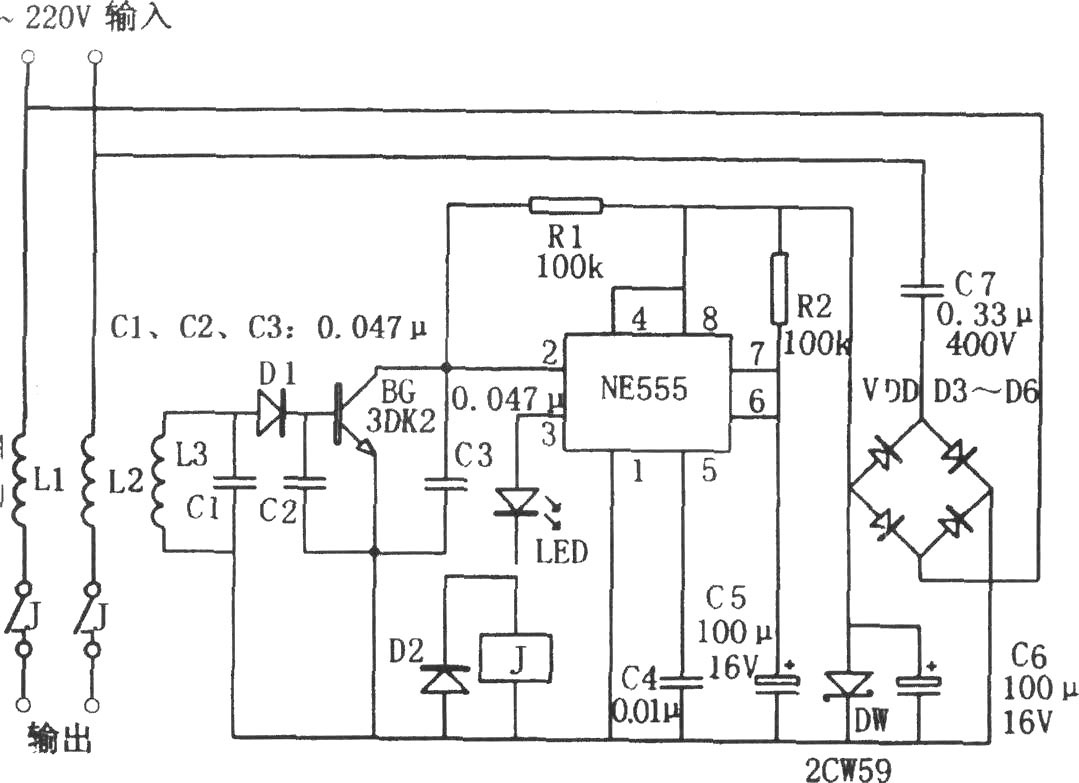

如图所示为自动复位触电保安器电路。该保安器由降压整流电路、信号检测电路、单稳延时电路和继电器控制电路等组成。其中降压整流电路为整个电路提供直流电压

信号检测电路为由L1、L2、L3和磁心组成的“零序互感器”。正常情况下,整个互感器中的总的磁通量为0。当有人触电时,电源通过人体到地,L1、L2中流过的电流不等,“零序互感器”中的磁通量在L3上感应出一个交变电压,并经D1整流后加至BG的基极,使BG饱和导通,从而555因②脚电位为低电平(<1/3VDo)而发生置位,3脚输出的高电平使继电器J吸合,将交流电源断开,发光二极管LED点亮,与此同时,C5通过R2进行充电,随着充电进行,⑥脚电位上升,当⑥脚电位升至高于2/3VDD时,555发生复位,③脚输出的低电平使继电器J释放,交流电源接通。因触电发生断电而又恢复送电相对应的延迟时间为td=1.1R2C5,图示参数对应的约为10秒。若电路有触电情况,则555始终处于触发延时状态,J吸合,电源电路断开。只有当触电者离开电源10秒后,电路才自动恢复送电。

本电路可实现触电或漏电时自动切断交流电源,当人体离开或故障排除后。又自动恢复供电,从而保护人身安全,避免意外事故发生。
