555构成的多功能综合保安器电路

发布时间:2011-2-13 10:33    发布者:电路图分享
关键词: 555 , 保安器

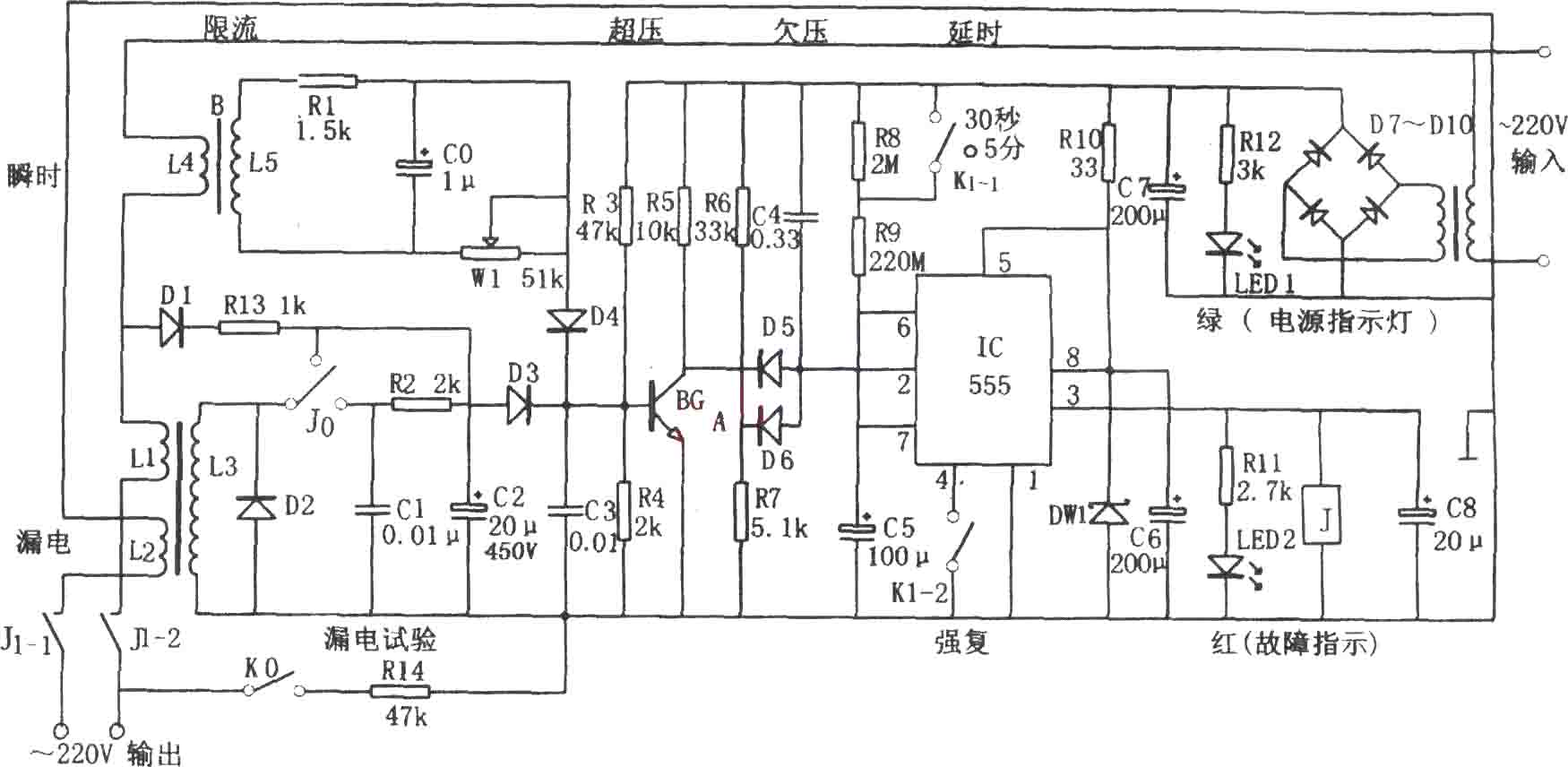

如图所示为多功能综合保安器电路。该保安器由限流保护电路、漏电检测电路、过压和欠压检测电路、单稳延时电路、继电器控制电路等组成。

过压和欠压检测电路由R3、R4、R5、BG1和R6、R7组成。电路中一旦发生过压(欠压)或过流时,则BG1饱和导通,或门(D5、D6)导通,使555因②脚电位为低电平而发生置位,③脚输出的高电平使继电器J吸合,常闭触点J1-1、J1-2断开,切断电路电源。同时,C5通过R8、R9进行充电,随着充电进行,⑥脚电位上升,当⑥脚电位升至高于2/3VDD时,555发生复位,3脚输出的低电平使继电器J释放,触点J1-1、J1-2吸合,电路恢复供电。电路电源断开到恢复供电的时间对应555的延迟时间td=1.1(R8+R9)C5,图示参数对应的延时约为5分钟(可供电冰箱用);若开关K1-1闭合,则延时30秒。

漏电检测电路由L1、L2、L3、J1等组成。其中J1为漏电检测线圈,其由JZ7-44大功率继电器改装而成,在原线圈(L3)上用Φ1mm的高强度双漆包线双线并绕10圈作为L1、L2。正常情况下,L1、L2上的电流大小相等、相位相反,L3中无漏电电压信号。当人触电或漏电发生时,则L3因磁场平衡被破坏而感应出漏电电压信号,再经整流滤波后通过D3加至BG1,使BG1饱和导通,555则因②脚电位为低电平而发生置位。
限流保护电路由B1、R1、C0、W1、D4等组成。当因某种原因使本电路感应出电压信号后,该信号经D4整流后加至BG1,使555置位。当电路中出现过流时,则相应也使555置位,继电器J吸合,切断电源进行保护。

本保安器实现漏电保护、过压和欠压保护、自动延时复位(5分钟或30秒)等多种功能。
