小巧无触点电冰箱延时保护器
发布时间:2011-2-13 10:31 发布者:
电路图分享
关键词:
电冰箱
,
无触点
,
延时保护器
该保护器
电路

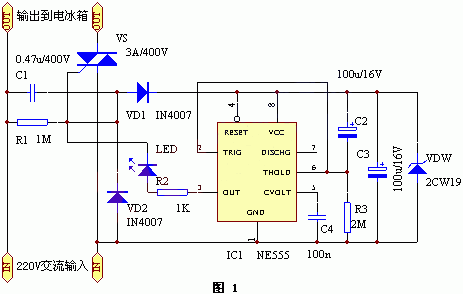

如图1所示。220V交流电源经过
电容
器C1降压,VD1半波整流、VDW稳压后供给时基电路
555
作为工作电源,接通电源约5分钟,时基电路的③脚输出端由低电平变为高电平,双向
可控硅
VS导通工作,给电冰箱供电。此时发光
二极管
LED
点亮,表示供电正常。
该电路由于使用元件少,安装容易,只要连接正确,一般无需调试即可正常工作。
