多功能可调式通用时间继电器(NE555、CD4013)

发布时间:2011-2-13 10:28    发布者:电路图分享
关键词: CD4013 , NE555 , 继电器

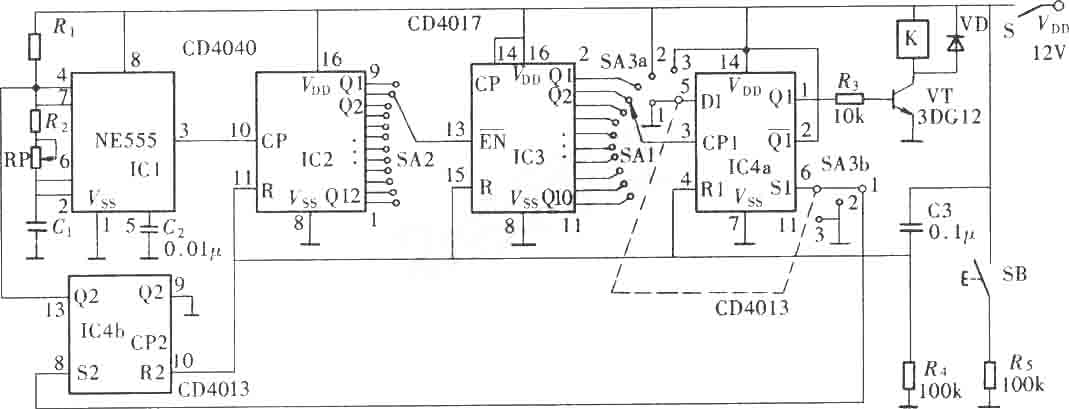

电路的多功能主要是指它可进行“延时吸合”、“延时释放”、“延时循环”三种工作方式的相互转换。所谓延时吸合是指该继电器在开机预置后,继电器不吸合。只有当到达预置定时时间后,继电器才吸合。延时释放则与延时吸合相反,在开机预置后继电器吸合,当到达预置定时时间后,继电器释放。延时吸合和延时释放两种工作状态的操作为一次性的,当继电器完成一次工作过程后,电路的控制部分进入稳定状态。延时循环工作状态则是只要开机后,电路就会按照预置好的开、停时间间隔自动循环,永不停顿,直到切断电源开关或切换工作状态为止。其电路组成如图所示。
