555构成的水位控制电路图

发布时间:2011-2-11 13:42    发布者:eetech
关键词: 555 , 电路图 , 水位控制

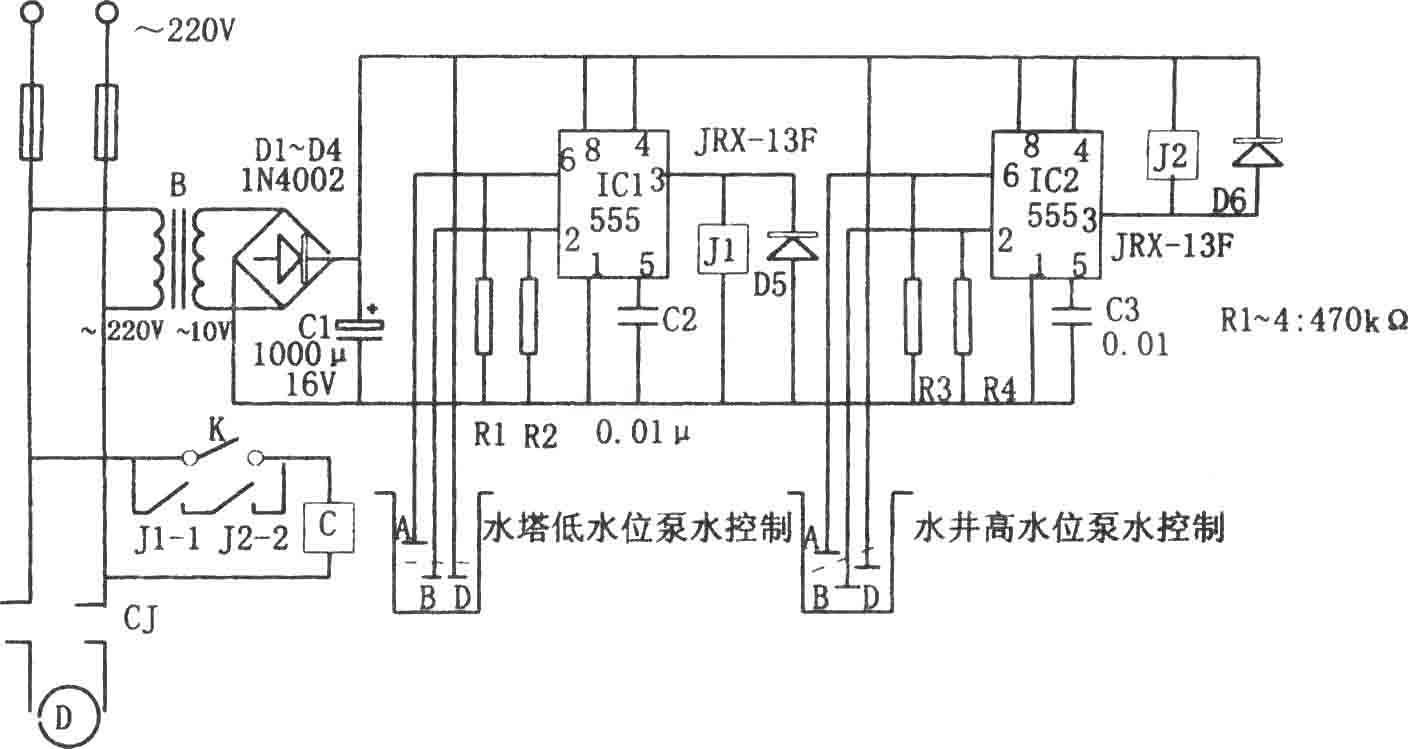

如图所示为水位控制电路。该控制电路由降压整流电路、555触发电路(IC1、IC2)、继电器控制电路等组成。其中降压整流电路为整个控制电路提供直流电压,触发电路IC1对应水塔低水位泵水控制电路,触发电路IC2对应水井高水位泵水控制电路。 当水塔内的水位探极B、D高于塔内的水位线时,IC1②脚为“地”电位,使IC1发生置位,③脚输出的高电平使继电器J1吸合,触点J1-1闭合,抽水电机因得电而运转,进行抽水;当水位上升至探极A时,相应IC1复位,输出的低电平使J1释放,触点J1-1断开,抽水机断电停转,从而对水塔水位实现自动控制。 置于水井中的探极B、D,正常情况下应在水面以下一定深度处,使IC2(555)因2脚为高电平而复位,③脚输出的低电平使J2吸合,触点J2-2闭合。当因连续抽水而使B、D探极高于水面时,IC2因②脚为低电平而发生置位,③脚输出的高电平使J2释放,触点J2-2断开,电机断电停转,从而避免电机空转,同时对水井水位进行检测。
