CFP/CFP2/CFP4光模块发展演进
发布时间：2018-7-3 14:31
发布者：chaser12
|
CFP MSA是第一个支持40和100Gbe以太网光端机的产业标准。CFP多源协议是为了定义一种热插拔光模块的封装规格，以推动40和100Gbit/s应用，包括下一代高速以太网应用（40和100GbE）。100G CFP系列光模块其封装类型CFP、CFP2、CFP4。

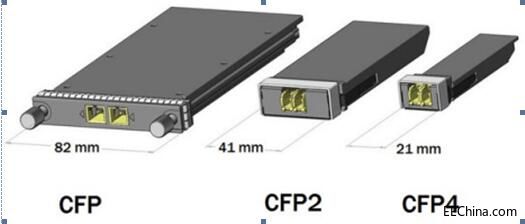

CFP/CFP2/CFP4光模块介绍 CFP光模块的尺寸最大，CFP2光模块是CFP的二分之一，CFP4光模块是CFP的四分之一，而QSFP28光模块的封装样式比CFP4光模块更小，这三种模块的体积大小，如下图所示。需要提醒大家的是，CFP/CFP2/CFP4光模块不能相互替换使用，但是它们可在同一系统中同时使用。 CFP光模块支持在单模和多模光纤上以多种速率、协议和链路长度为要求进行传输，包括IEEE802.3ba标准中包含的所有物理介质相关（PMD）接口。 CFP光模块是在小型可插拔光模块（SFP）接口基础上设计的，尺寸更大，支持100 Gbps数据传输。CFP光模块可以支持单个100G信号，OTU4、一个或多个40G信号，OTU3或STM-256/OC-768。 100G CFP2常用作100G以太网互连链路，传输效率比CFP光模块更高，更小的体积也使其适合更高密度的布线。 100G CFP4光模块有着和CFP/CFP2光模块同样的速率，传输效率有很大提升，但耗电量却减少，成本也比CFP2更低，所以CFP4光模块有着无可替代的优势，下面来具体讲讲CFP4光模块的优势。 CFP4光模块的优势 1、传输效率更高：早期的100G CFP光模块，通过10个10G的通道，达到100G的传输速率，而现在的100G CFP4光模块通过4个25G通道，实现100G传输，所以传输效率更高，稳定性更强。 2、体积更小：CFP4光模块的体积为CFP的四分之一，是CFP系列光模块中体积最小的光模块。 3、模块集成度更高：CFP2的集成度是CFP的2倍，CFP4的集成度是CFP的四倍。 4、功耗和成本更低：CFP4光模块传输效率明显提升，但耗电量下降，系统成本方面也比CFP2更低。 总结： 第一代100G光模块是体积非常大的CFP光模块，随后又出现了CFP2和CFP4光模块，其中CFP4光模块是目前最新一代的100G光模块，其宽度只有CFP光模块的1/4。而QSFP28光模块的封装样式比CFP4光模块更小，这意味着QSFP28光模块在交换机上具有更高的端口密度。 尽管QSFP28光模块有诸多优点，但它也只是100G网络的众多解决方案之一，对数据中心和交换器机房等具体应用而言，选择合适的才是最优的解决方案。 易飞扬(Gigalight)是全球光互联领域设计革新者。系列光互联产品包括：光模块，光无源器件，有源光缆，MPO布线，智能光纤工具等。主要覆盖数据中心和云计算，城域网和广播视讯，移动网和5G光传输三大领域.易飞扬通过专有的设计为客户提供一站式光网络器件和低成本的产品。如果您想要了解我们相关产品信息，咨询我们的销售支持：sales@gigalight.com.cn 或拨打服务热线0755-26734300。 |
