555构成的“空城计”防盗报警器电路图
发布时间：2011-2-11 13:23
发布者：eetech

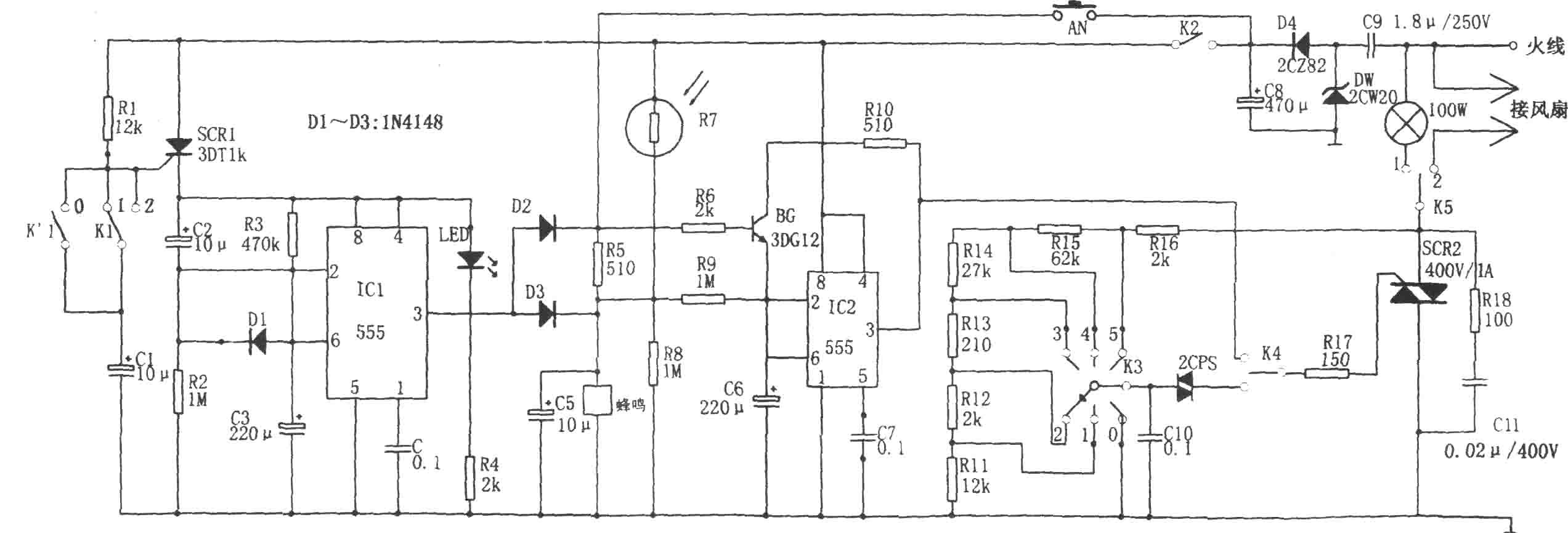

如图所示为“空城计”防盗报警电路。所谓空城计是指室内无人居住或值守时，天黑后能自动使电灯断续闪亮，而当有人破门而入时，可进行延时报警。该报警器由单稳态延时电路(IC1)、光控多谐振荡器(IC2)、降压整流电源及可控硅触发电路等组成。延时电路(IC1)的电源受可控硅SCR1控制，而压板式触点开关K1、K1'的触点位置又控制SCR1的通断。正常情况下，装在门、窗上的压板式开关的触点将R1、C1接通,C1被充上一定的电压，当有人破门而入时，K1、K1'的活动触点打至图示位置，即与可控硅SCR，的G极接通，使SCR1触发导通，则使延时电路IC加上电压。在SCR1刚接通的瞬间，因C2、C3上的电压不能突变，且此时555的触发端②脚为高电平，电路不会翻转。随着电容器C2和C3上充电进行，②脚的电压逐渐下降，当其下降到小于l／3VDD时，555电路翻转，③脚输出高电平。延时电路从加上电到翻转约有20秒。此时，二极管D1、D2导通，蜂鸣器发声报警，且触发多谐振荡器IC2起振，将可控硅SCR2时断时续触发导通，灯光频闪。在IC1翻转输出高电平后，电容器C2仍继续充电约2分钟，当C3上的电压高于2／3VDD时，IC1复位，③脚输出低电平，相应D1、D2截止，音响和电灯皆熄。 另外，多谐振荡器IC2还受光照情况制约。电阻R7为一个光敏器件，白天因受光照而呈低阻值，故R8上的分压大。若R7的阻值小于500kΩ，则⑥脚的电压便高于2／3VDD，IC2仍处于复位状态，输出低电平(③脚)。天黑后，光电电阻阻值加大，相应R8上的分压电压减小，当分压电压小于1／3VDD时，即IC2②脚电平低于1／3VDD时。其③脚输出高电平，使可控硅SCR2触发导通，灯泡亮。光敏电阻因受光照而阻值变小，使②脚电位升高，当高于2／3VDD时，其③脚又输出低电平，使可控硅SCR2截止，相应灯灭。如此周而复始，灯忽明忽暗。此即“空城计”。  |
