漏血报警器电路图(555、μA741)

发布时间:2011-2-11 13:22    发布者:eetech
关键词: 555 , μA741 , 报警器 , 电路图 , 漏血

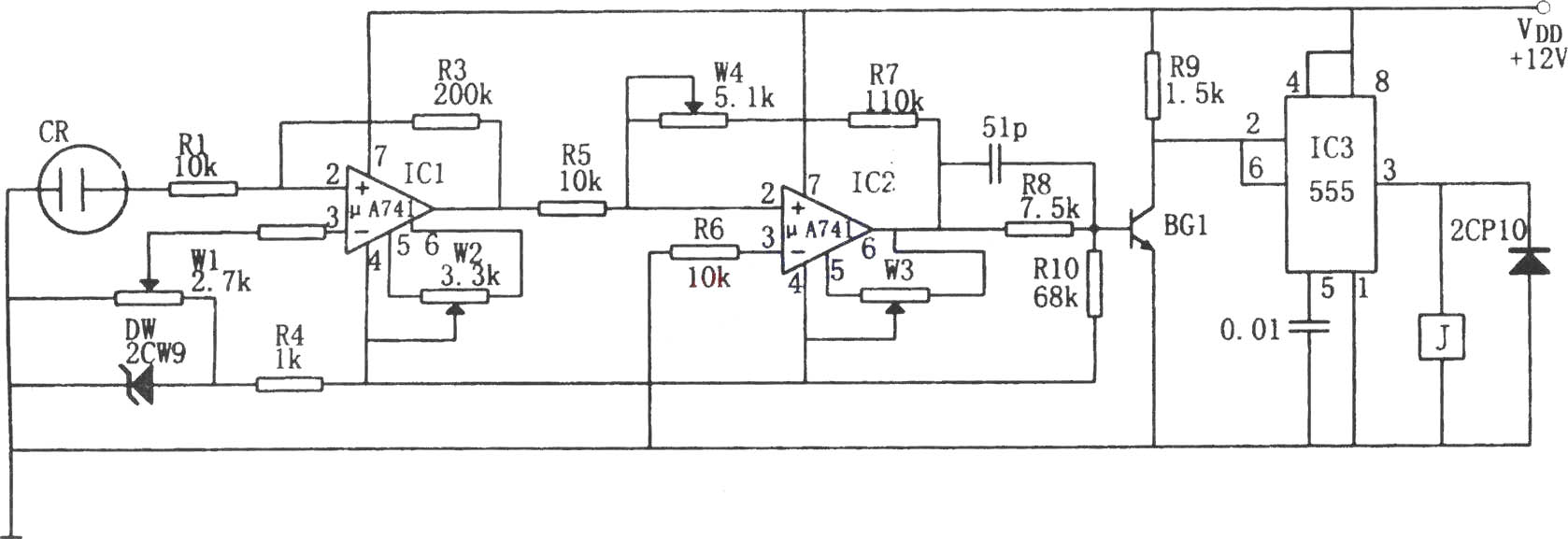

如图所示为漏血报警电路。该电路由检测放大器IC1、反相放大器、单稳态触发器等组成。IC1的放大倍数为K1≈R3/R1,大约为20倍。当膜破漏血时,IC1便输出-0.5V的电压信号。该信号经放大倍数K2约为11倍的IC2放大后加至反相放大器BG1,BG1饱和导通。使IC3单稳态触发器②脚呈低电平,555被置位,输出的高电平使继电器J吸合,从而接通报警电源,发出声光报警信号。当不漏血时,BG1管截止,VDD通过R9加至IC3⑥脚,使555复位,相应③脚呈低电平。不发出报警信号。 一 本电路可用于监视心脏手术用的橡胶半腕膜的疲劳破损情况。在橡胶膜外是装有葡萄糖保护液的透明的玻璃管,管外一侧放聚光小灯泡,中间放一青色滤光片,另一侧放硒光电池CR。管内为无色溶液时,硒光电池输出100mV,当膜破损漏出一滴红色溶液时,硒光电池输出74mV。
