TI的MSP430超值MCU又出新花样:集成四个智能模拟模块,灵活变身DAC、TIA、PGA和运放

发布时间:2018年06月22日 16:06    作者:eechina
关键词: MSP430FR , FRAM , 信号链
美国德州仪器公司(TI)的MSP430铁电存储器(FRAM)MCU具有独特的优点:功耗低、可靠性高、数据不易失、读写速度快。由于这些特点,它非常适合工业应用,尤其是传感和测量应用。因此,虽然16位的MSP430 MCU已经问世多年,但TI对MSP430 FRAM MCU持续投资,不断开发出独具特色而又非常实用的新品。

今天我们介绍的是TI最新推出的MSP430FR2355,它属于MSP430 FRAM MCU超值系列,也就是号称最低25美分的产品系列。但MSP430FR2355的奇特之处不在于低成本,而在于它集成了模拟信号链,可以让系统总成本更低、尺寸更小,而且可耐105°C高温。近日,TI公司MSP微控制器事业部总经理Miller Adair先生为我们详细介绍了该产品的特点。

MSP430FR2355的最大特点是可配置的模拟集成。它集成了四个灵活智能模拟组合模块,每个组合模块都可被配置为12位DAC、运算放大器或可编程增益放大器。它们就像四个孙悟空,每个都能变成不同的模拟器件,然后再组合出更多的模拟功能。在实际应用中,您可以在任意配置中使用一个、两个、三个或全部四个智能模拟组合模块, 以满足您的应用需求,就像这样:



除了这四个可配置模拟组合模块,MSP430FR2355还带有一个12位SAR ADC、两个增强型比较器、32KB FRAM(16KB可选),工作温度范围是-40至105°C,主频是24MHz。因为是属于超值(value line)系列,所以特别适合低成本工业应用。

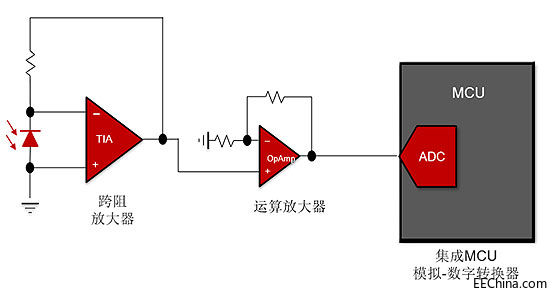

例如,在下图所示的烟雾探测器方案中,通常外置的跨阻放大器和运算放大器就可以省去了,因为MSP430FR2355可以实现这些模拟功能。



再如下图所示的温度变送器方案,两边的运放、ADC、DAC和运放也都可以省去了,因为MSP430FR2355可以一手操办了。



您是不是想问MSP430FR2355的模拟组合模块配置是如何实现的?TI提供专门的配置工具。最后,MSP430FR2355的参数配置如下图所示,还是够丰富的。
