汽车语音喇叭

发布时间:2011-2-10 18:40    发布者:电路图分享
关键词: 汽车 , 语音喇叭

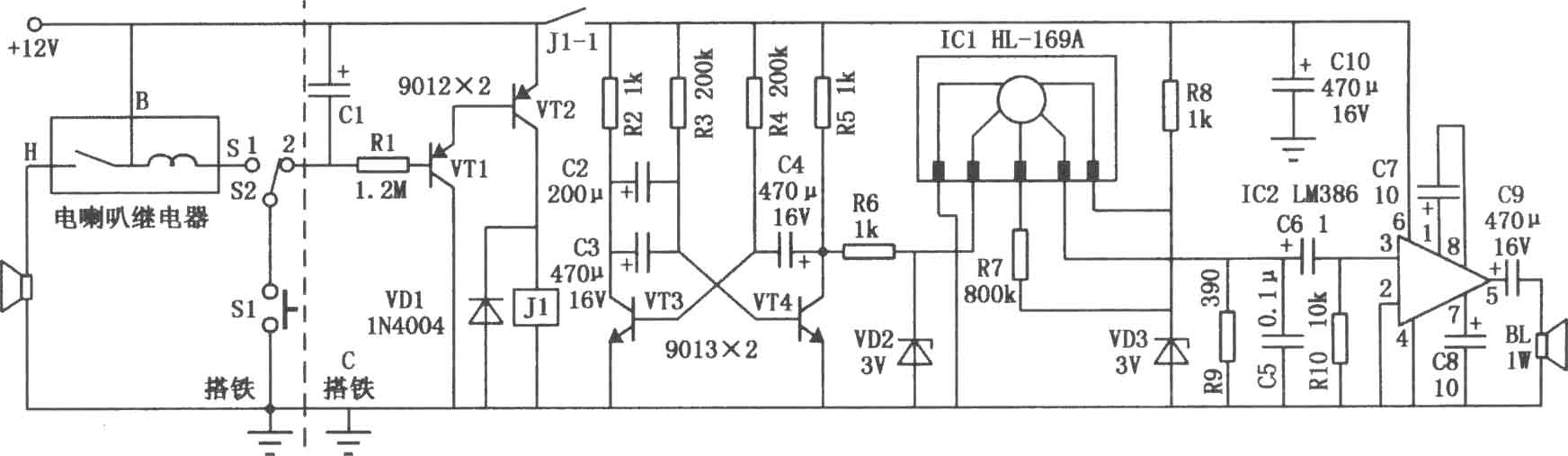

如图所示为汽车语音喇叭的电路。图中虚线左边为原车电喇叭电路图,S1为方向盘上的电喇叭按钮开关。S2为新增加的单刀双掷开关,用于原车电喇叭和语音喇叭之间的切换。当开关S2置于“2”时,按下开关S1,电容C1被充电,三极管VT1、VT2导通,继电器Jl吸合,其常开接点J1-1闭合并保持15秒钟向电路供电。IC1为专用语音集成电路HL-169A,由于其工作时间为2.8秒,所以用三极管VT3、VT4组成自激多谐振荡器,每3秒钟输出一次高电平作为触发信号,使IC1每3秒钟输出一次语音信号,送入IC2进行音频功率放大,由扬声器BL发出语音。
