卡拉OK变调电路

发布时间:2011-2-10 18:38    发布者:电路图分享
关键词: 变调电路 , 卡拉OK

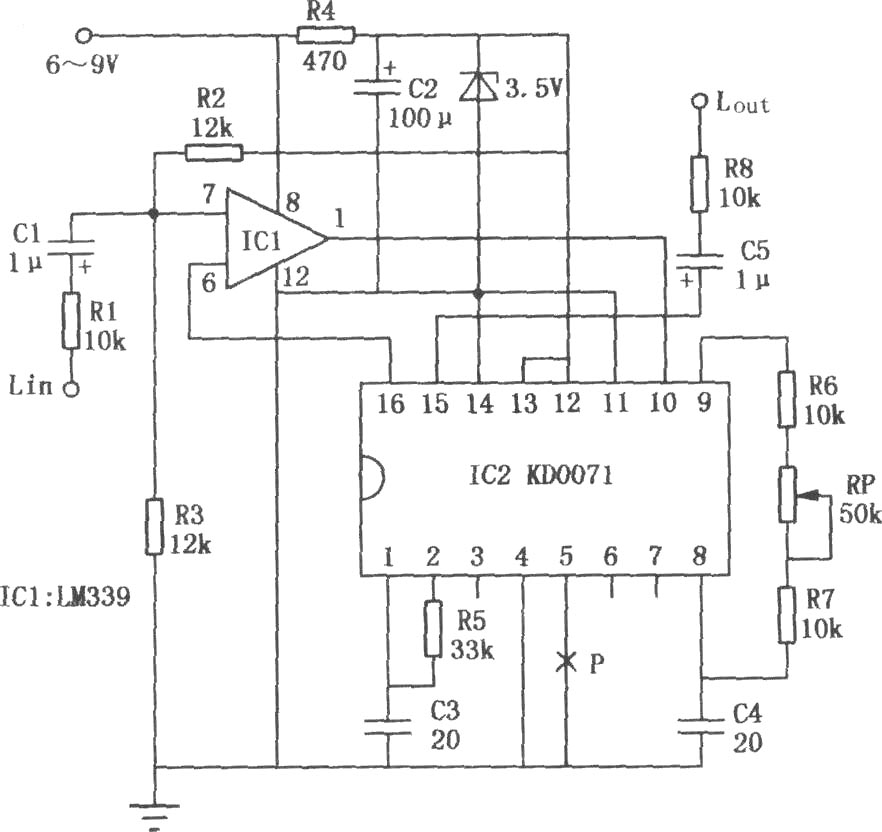

在唱卡拉OK自娱自乐时,演唱者往往会因伴奏曲调过高或过低而跟不上调。若在卡拉0K机中安装本电路,则可增加升降调功能,便于跟唱。如图所示电路中,输入信号从Lin端经电阻R1、电容C1送至IC1电压比较器LM339的⑦脚,然后再由IC1的①脚送人IC2语音变调集成电路KD0071的⑩脚。此时,一路信号送回IC1与输入信号进行比较。另一路信号由IC2的15脚输出,经Lout端接至后级的功率放大器。调节IC2⑧、⑨脚之间的电位器RP,可改变电路的振荡频率,从而改变IC2 15脚输出信号的音调,产生变调效果。调试时,先将电位器RP置于阻值的中间位置,调节电阻R6、R7的阻值,并且接通和断开IC2⑤脚P点的接地线,使P点在通、断时,IC2输出的音频信号音调相同,即电路的正常音与变调音相同,断开P点,调试结束。此时,若电位器RP阻值减小,音调就会降低;RP阻值增大,则音调会升高。
