驱鼠电子猫

发布时间:2011-2-10 18:38    发布者:电路图分享
关键词: 电子猫 , 驱鼠

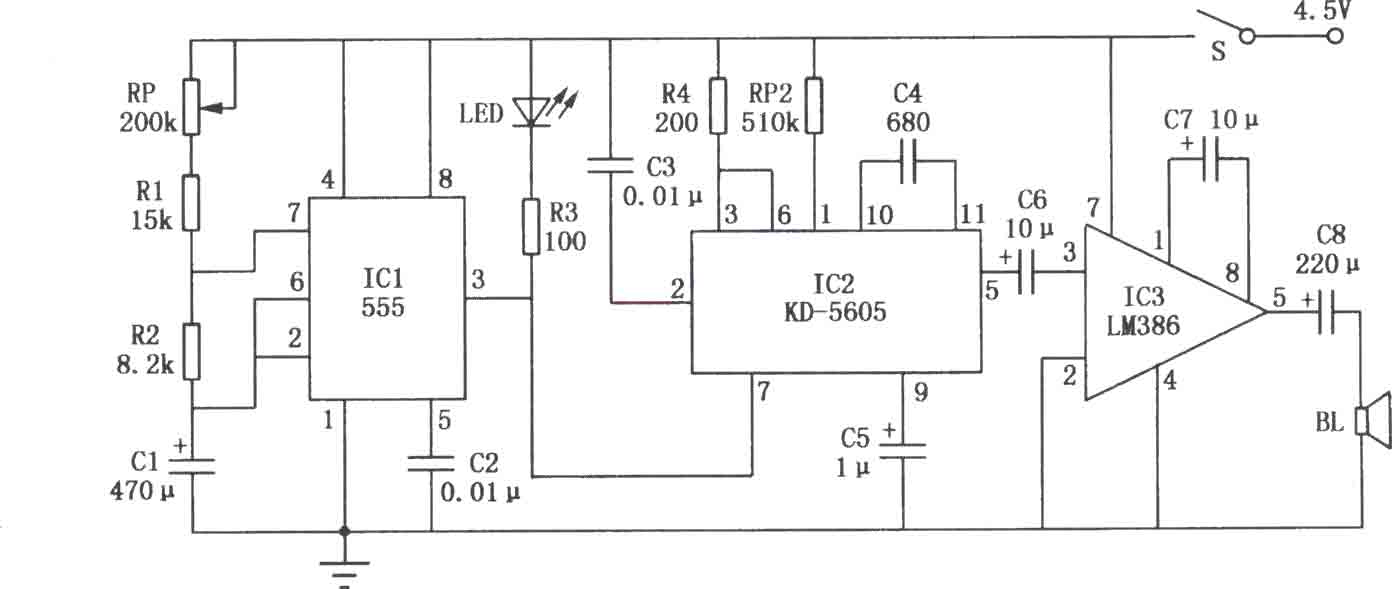

电子电路如图所示。IC1为时基集成电路NE555,它与电位器RP、电阻R1、R2和电容C1组成时间控制电路,用来控制猫叫声的间隔。IC2为猫叫声集成电路KD-5605,它将猫的叫声固化在电路内部。合上开关S,电源经RP、R1、R2向C1充电,C1两端电压充到电源电压2/3时,IC1的③脚输出低电平,发光二极管LED通电发光,同时IC2得电工作,其输出的猫叫信号经IC3功率放大后,推动扬声器BL发出洪亮逼真的猫叫声,达到驱鼠目的。与此同时,IC1内部放电管导通,C1贮存电荷经R2向IC1⑦脚放电。当C1两端电压降至电源电压1/3时,IC1的③脚输出高电平,LED熄灭,IC2也失电停止工作,猫叫声停止。电源又通过RP、R1、R2向C1充电,电路如此循环工作。
