音乐音调发生器
发布时间:2011-2-10 18:36 发布者:
电路图分享
关键词:
发生器
,
音调
,
音乐

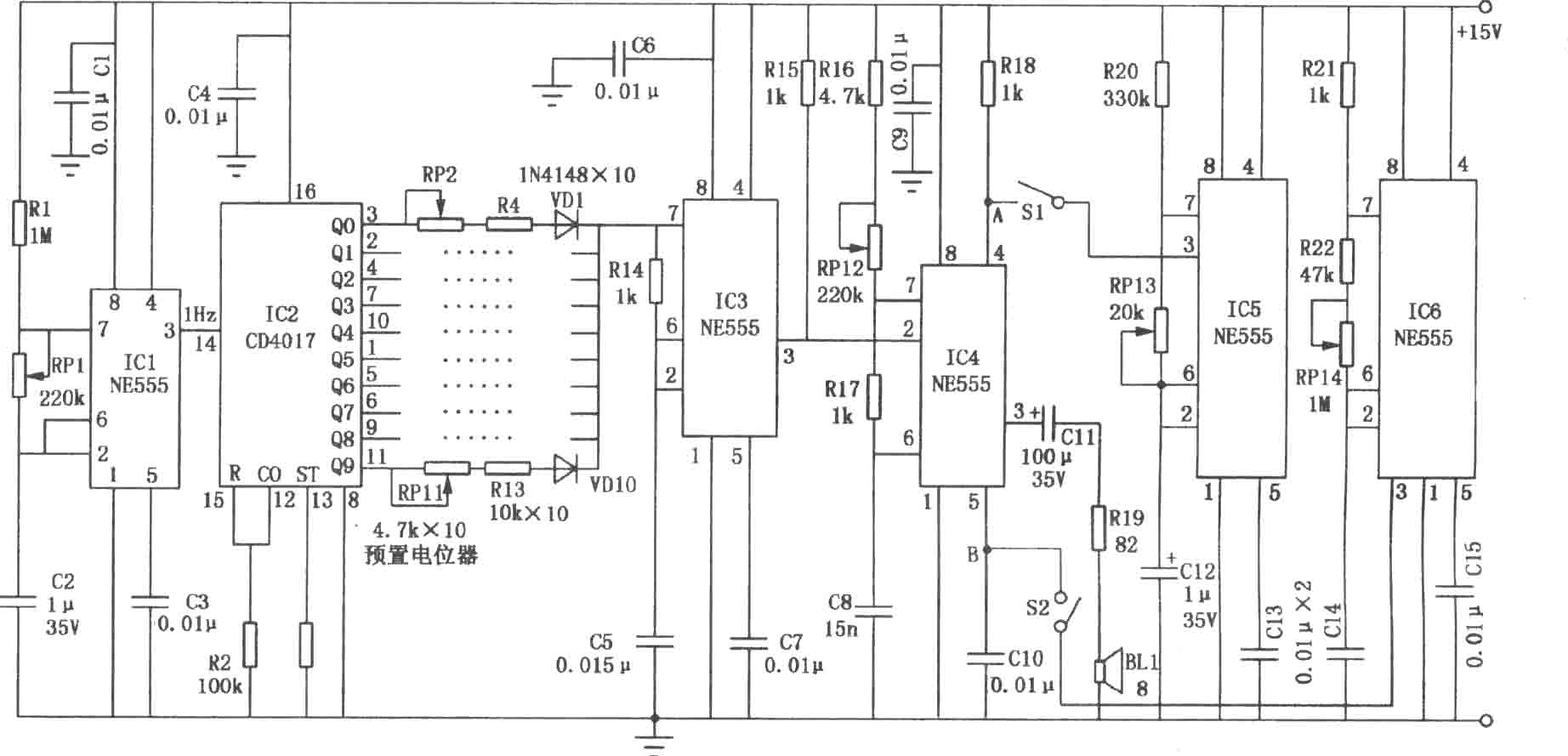

音乐音调发生器的
电路
如图所示。它由5块NE
555
时基电路和一块CD4017十进制计数器构成,能产生10种不同的音调,每种音调均可通过预置电位器进行设定。此外,电路还能产生两种特效音调。
