100G CFP2 ER4光模块在100G 40km光互连应用场景

发布时间:2018-6-6 14:16    发布者:chaser12
随着互联网和云计算产业的加速发展,数据中心DCI网络和城域网的100G产品应用长距离的需求数量也随之增多,根据第三方预测,100G 40公里光模块在未来的五年需求数量将以每年30%速度增长。

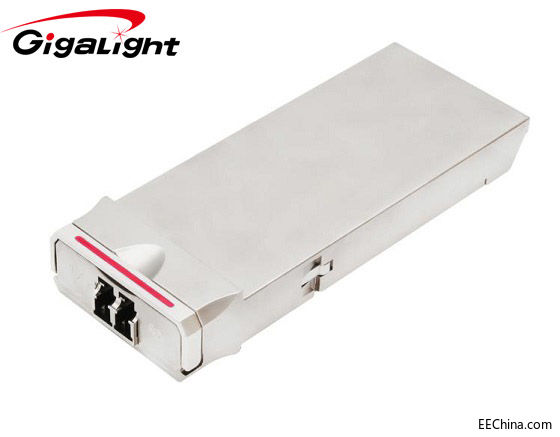

100G CFP2 ER4.jpg
面向100G 40km的光互连应用场景,易飞扬提可供两款产品来满足不同的应用场景需求。
产品一:应用于OTN设备的100G CFP2ER4光模块,它支持OTU4速率和在不开启前向纠错功能即可传输40km, 可以简化城域网的传输网络,减少了中继设备,降低了系统延迟和运营维护成本。
产品二:应用于数据中心DCI网络的100G QSFP28 ER4 lite光模块,为数据中心机房之间100G端口的长距离互连应用提供了便利的选择。
接下来,我们介绍一下这两款产品的特点:
易飞扬100G CFP2 ER4与第一代CFP光模块相比,CFP2光模块的体积减少了50%,功耗降低了40%,提高了核心设备的端口数量和提升的数据交换能力。该光模块的技术方案采用了EML激光器(TOSA), PIN光探测器(ROSA)和半导体放大器(SOA),通过对这三大核心部件说的优化控制,实现了低功耗的优点,其典型功耗仅为8W,同时采用ASIC硬件方案实现MDIO通讯接口 ,具有兼容性能强的特点。
易飞扬100G CFP2 ER4光模块采用了易飞扬自主开发的两套先进高效算法:
一,SOA增益控制算法:在接收光功率变化的情况下, 先进高效的闭环自适应算法可以快速锁定SOA工作电流和迅速调整SOA的放大性能,确保接收机链路正常工作,即使系统端不开启前向纠错功能(FEC),也能满足40 km传输距离,使其完全符合IEEE802.3ba 100G BASE-ER4标准及严格的ITU-TG.959.1 OTU4 (4L1-9C1F)标准。
二,高精度的RX DDM监控算法:SOA的工作电流值和接收端(ROSA)探测的电压值共同构建了RX DDM监控计算模型,实现了高精度的接收光功率的监控,RX DDM监控精度控制在正负1dB之内,使产品的监控精度高于协议要求。
易飞扬100G QSFP28 ER4 Lite采用了QSFP28封装,具有体积更小和功耗更低优势, 满足100GE 4WDM-40 的MSA 规范,该光模块发射端采用了支持双速率的DML 激光器,与同款EML激光器版本的100GQSFP28 ER lite光模块相比,使其具备了超低功耗的优势,在0~70度全温条件下功耗小于3.8W,符合数据中心绿色节能的要求。该光模块接收端采用高灵敏度的APD光探测器,灵敏度满足<-16.5dBm,在系统侧前向纠错功能开启的条件下可满足40KM传输要求,系统侧关闭前向纠错功能的条件下亦可以满足30KM零误码传输的要求。该光模块为分布式数据中心之间的DCI光互连提供了经济适用的解决方案。
想了解更多产品信息,请登录gigalight.com.cn官网,或关注易飞扬公众号了解更多新产品动态。
