对于SFP+光模块，你要知道这些
发布时间：2018-6-5 14:45
发布者：chaser12
|

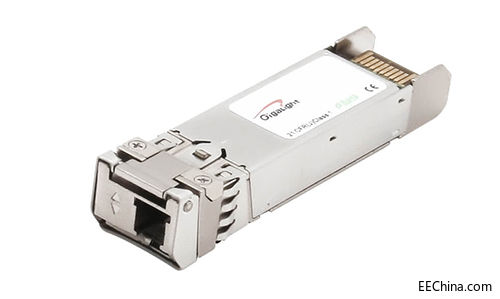

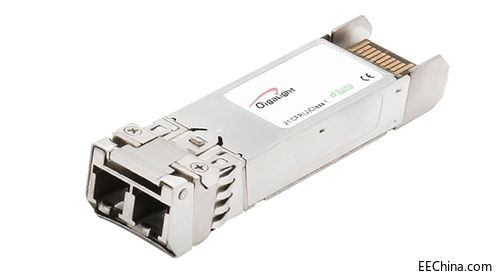

SFP+光模块作为一种新型光模块，用于10Gbps以太网和8.5Gbps光纤通道(FibreChannel)系统，因具有比X2和XFP封装更紧凑的外形尺寸，且功耗不到1W。此外，它可提供比10Gbps器件更高的安装密度而受到广大厂商的喜爱，但是它的结构、性能差异、特点和安装使用各是什么？在本文中，易飞扬通信给大家详细说说。
关于SFP+光模块的3种结构分别是：限幅结构、线性结构和同步结构； (1)限幅结构，它与现有的SFP模块最接近，由一个激光器、TOSA（光发射次模块）、ROSA（光接收次模块）和一个限幅放大器构成。 (2)线性结构，它主要用于采用多模光纤的10Gbit/s长距离以太网连接，因此要求具备线性光接收能力。 (3)同步结构，在发射和接收路径上集成了CDR（时钟和数据恢复器）功能，解决了大多数高速系统存在的信号失真问题。 性能差异： （1）发射端： 由于IEEE（电气和电子工程师协会）和光纤通道标准对光接口的要求非常严格，同时限幅和线性结构的发射端未对定时抖动进行校准，所以这两种结构的SFP+光模块都需要极高质量的发射器。同步结构在SFP+发射端增加一个CDR，这个CDR可以重置模块内的抖动预算，消除发射端ASIC和模块之间的转发IC，从而极大地减少ASIC对抖动性能的要求。 （2）接收端： 限幅、同步和线性结构之间，接收端的差别非常明显。在限幅结构中，光电转换后信号的抖动没有消除，除此之外还有一种特殊的抖动，即PWS，一个窄信号通过损耗介质传播，受到衰减时就会产生这种抖动。而在同步结构中，PWS根本不会造成任何问题，在接收端增加CDR功能，PWS将得到有效抑制。 成本差异： 线性和限幅结构，由于需要保证较高的抗抖动能力，必须考虑统计分析和信道间保护，所以无法达到以太网或光纤通道那么低的成本。而同步结构中，CDR的加入预计会逐渐降低开发、测试和制造的成本。 SFP+光模块特点： （1）可以和同类型的XFP,X2,XENPAK直接连接； （2）SFP+具有比X2和XFP封装更紧凑的外形尺寸(与SFP尺寸相同）； （3）成本比XFP,X2,XENPAK产品低。 SFP+光模块安装、使用方法： 1、选择SFP+光模块 在安装SFP+光模块之前，必须要选择合适的光模块。那么如何选择合适的SFP+光模块呢？有两个要点，具体如下： （1）确定所需的传输距离 SFP+光模块有150m、300m、10km、40km等不同传输距离，你可以根据实际的应用情况，来选择合适的SFP+光模块。 （2）确定波长的限制或要求 不同类型的SFP+光模块能满足不同的波长要求，一般在SFP+光模块的顶部、底部或侧面有一个标签。标签将说明此款光模块的基本信息，方便你辨别和选择合适的光模块。 2、安装SFP+光模块
（1）安装SFP+光模块的步骤如下： •从保护性包装中取出SFP+光模块； •握住拇指和食指之间的SFP+光模块； •将SFP+光模块插入交换机的SFP+插槽，向SFP+光模块施加轻微的压力，直到设备点击并锁定到位。如果SFP+抵抗压力，不要强制对其施加压力，可以将其翻转，然后再重新插入SFP+插槽中； •从SFP+光孔中取出防尘盖，并插入光缆。 以上就是易飞扬通信对于SFP+光模块的综合介绍；易飞扬（Gigalight）通过专有的设计为客户提供一站式光网络器件和低成本的光通信产品，供应一系列SFP+光模块产品。更多详情，请访问易飞扬通信官网（gigalight.com.cn）。 |
