光模块专题：40G SR4光模块安装与维护
发布时间：2018-5-24 14:40
发布者：chaser12
|

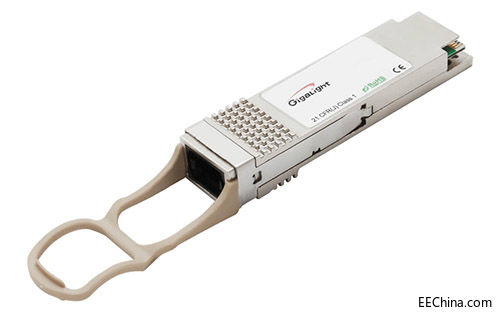

40G SR4光模块是一种传输速率为40G、4通道短距离传输并且封装为QSFP+的光模块。目前，40G QSFP +光模块具有多种优势而被广泛应用于各种光网络中，例如，提供低功耗的高速光/电性能，使用束状光纤电缆和MPO连接器的QSFP+模块端口密度是普通SFP+模块的三倍等等。 而在本文中，易飞扬通信就和大家详细聊聊40G QSFP+ SR4光模块的含义、安装和维护。
首先，QSFP+是由IEEE组织定义的一种40G光模块封装形式，它极大地满足了市场对高密度、高速度的需求。40GQSFP+光模块是一种紧凑型热插拔光模块，它有四个传输通道，每个通道的数据速率是10Gbps，并且这种光模块符合SCSI、40G以太网、20G/40GInfiniband等多种标准。并且40G QSFP+光模块有多个类型，而SR4正是其中的一个类型。 40GBASE-SR4光模块采用MTP/MPO接口，工作波长是850nm，一般用在多模应用。它和OM3/OM4多模光纤一起使用时的传输距离分别是100 m和150 m，主要用来实现数据中心内网络设备间的连接。40GBASE-SR4光模块不仅可以利用MTP/MPO光纤跳线实现两个40G网络设备间的连接，而且可以和MTP/MPO转LC光纤跳线一起使用来实现40G网络设备和10G网络设备间的连接。 40G SR4光模块的使用那么的广泛、重要。那么，对于40G SR4光模块的安装和维护也是一个不可轻视的环节。40G SR4光模块怎样安装呢？安装使用时候又要怎样维护呢？下面继续详解。 40G SR4光模块怎样安装？ 安装40G QSFP+SR4光模块有8个步骤，这8个步骤如下： 步骤1：将防静电腕带佩戴在手上或机架上的正确接地点上； 步骤2：从其保护性包装中取出QSFP+光模块模块； 步骤3：检查QSFP+ SR4光模块外观上的标签，确认光模块的型号无误。 步骤4：取下QSFP+ SR4光模块的光孔防尘塞，并将其放在一边。 步骤5：装有保释扣的光模块安装： A：将QSFP+ SR4光模块与插槽垂直对齐。 B：将QSFP+ SR4光模块对准插槽，小心地将QSFP+ SR4光模块滑入插槽内，直到光模块与插槽完全接触。 步骤6：配有拉片的QSFP+ SR4光模块安装： A：握住光模块，并使标签朝上。 B：将QSFP+ SR4光模块对准插槽，并小心地将QSFP+ SR4光模块滑入操作内，直到光模块与插槽完全接触。 步骤7：用拇指按住QSFP+ SR4光模块露出来的部分，将光模块完全固定在插槽中。 步骤8：将防尘塞重新安装到QSFP+ SR4光模块光孔中，直至有光纤跳线接入，在光纤跳线未接入之前，请勿取下防尘塞。 40G SR4光模块怎样维护？ 对于光模块的维护，可以参开一下几点： 在使用过程中要做到以下几点： 1）轻拿轻放； 2）正度光口插入 3）避免长期裸露，使用防尘帽； 在日常维护的时候要注意两个方面： 1）光口保护 2）ESD防护 光口保护的具体注意事项： 1）选择符合入网标准的光纤连接器； 2）光纤连接器要有封帽，不使用时盖上封帽，避免光纤连接器污染而二次污染光模块光口；封帽不使用时应放在防尘干净处保存； 3）光纤连接器插入是水平对准光口，避免端面和套筒划伤； 4）光模块光口避免长时间暴露，不使用时加盖光口塞；光口塞不使用时储存在防尘干净处； 5）光纤连接器的端面保持清洁 ESD防护注意事项： 1）保持环境的湿度30～75％RH； 2）对光模块操作时做静电防护工作（如：带静电环或将手通过预先接触机壳等手段释放静电），接触光模块壳体，避免接触光模块PIN 脚； 3）使用的相关设备采用并联接地的公共接地点接地，保证接地路径最短，接地回路最小，不能串联接地，应避免采用外接电缆连接接地回路的设计方式； 4）包装和周转的时候，采用防静电包装和防静电周转箱/车； 5）禁止对非热插拔的设备，进行带电插拔的操作； 6）避免用万用表表笔直接检测静电敏感的管脚； 易飞扬（Gigalight）通过专有的设计为客户提供一站式光网络器件和低成本的光通信产品，供应一系列40G SR4光模块产品。更多详情，请访问易飞扬通信官网（gigalight.com.cn）。 |
