关于SDI Video SFP光模块，你要了解这些
发布时间：2018-5-22 14:57
发布者：chaser12
|

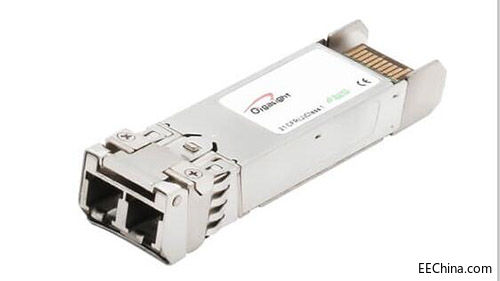

SDI Video SFP光模块不同于市场的其他类型的光模块，它的出现专用于高清SDI光端机，解决高清图像传输过程中无闪屏、黑屏等现象。但是，很多人对于视讯光模块的认识是非常少的。而在本文中易飞扬通信将针对SDI Video SFP光模块给大家做详细的介绍，希望可以让大家对SDI Video SFP光模块有更深的了解。 1.什么是数字视频SDI接口？ SDI接口是数字分量串行接口(serial digital interface)的首字母缩写，是由SMPTE组织制定的一种数字视频接口标准。该串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理, 它属于数字基带信号。 2. Video模块种类有哪些？ 按照传统方式，可以按工作速率来分，有HD-SDI, 3G-SDI, 6G-SDI,12G-SDI；按照传输方式，有单发，单收，双发，双收，收发一体；也有非MSA和MSA之区分；按照工作波长，也有1310nm, 1490nm, 1550nm，和CWDM波长可选。为配合支持SFP插槽的数字矩阵，也出现了电接口的视讯模块，电口侧通常采用迷你的BNC接口。目前市面上也出现了一些跨界的Video 模块，例如将3G-SDI编码后转为IP的协议转换模块，可以直接用在传统的以太网交换机上，取代了视频编解码器设备。 下面详列三种： （1）6G SDIVideo SFP光模块 特性

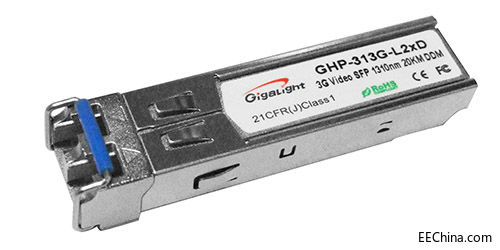

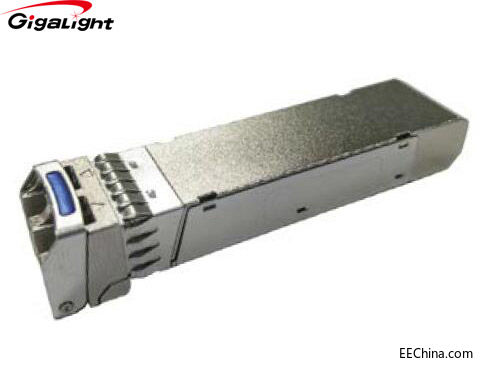

SD/HD/3G/6G SFP光收发模块可用 兼容SMPTEST-297-2006，ST2081，兼容光电接口 金融外壳降低EMI 1310nm DFB激光器 支持视频SD-SDI病态模式，HD-SDI，3G-SDI和6G-SDI 符合SFP MSA和SFF-8472，双工LC 通过I2C接口实现数字诊断功能 符合ROHS 3.3v单电源 工作温度0℃~70℃ 应用 SMPTE ST-297-2006，ST2081和ST-2082兼容的光电接口 UHDTV/HDTV/SDTV服务接口 （3）3G-SDI，6G-SDI，12G-SDI都属于数字基带信号，在铜缆上进行远距离传输都会受限， 例如3G-SDI信号在优质铜缆上达55米，而6G-SDI, 和12G-SDI在铜缆上传输就大大受限了，通常10米以内，而且铜缆传输容易到外界的电磁干扰。如果高速基带信号进行光电转换，通过光缆传输就能够非常好的解决，目前市有通用的3G-SDI 视频光模块，在单模光纤传输距离可达40 KM公里，配合3G-SDI光端机，可以很容易的解决远距离传输问题。同时光模块选择类型多，支持CWDM波段，通过在单根光纤上波分复用，极大的节省了光纤资源。6G-SDI和12G-SDI光模块也开始在市面陆陆续续出现，远距离传输将不再是问题。 易飞扬（Gigalight）通过专有的设计为客户提供一站式光网络器件和低成本的光通信产品，供应一系列Video SFP光模块产品。更多详情，请访问易飞扬通信官网（gigalight.com.cn）。 |
