开关型锂电池充电管理芯片HB6293

[复制链接]
发表于 2018-5-14 14:36:11 | 显示全部楼层 |阅读模式

功能特性简述
l        适用于单节或两节锂离子/锂聚合物高效率电流PWM充电器
l        0.5%的充电电压控制精度
l        可编程充电电流控制
l        恒压充电电压值可通过外接电阻微调
l        智能电池检测
l        软启动
l        开关频率600KHz
l        LED 充电状态指示
l        短路检测,保护
l        电池充电过压保护
l        输入管脚最大耐压20V
l        充电截止时间外置电容可调
l        工作环境温度范围:-20℃~70℃
l        MSOP-10封装
应用
l        手持设备
l        充电器
l        移动仪器
概述
HB6293为开关型单节或两节锂离子/锂聚合物电池充电管理芯片,非常适合于便携式设备的充电管理应用。HB6293 集高精度电压和电流调节器、预充、充电状态指示和充电截止等功能于一体,采用MSOP-10封装。HB6293 对电池充电分为三个阶段: 预充( Pre-charge )、恒流(CC/Constant Current)、恒压(CV/Constant Voltage)过程,恒流充电电流通过外部电阻决定,恒压充电电压可通过外部电阻微调。HB6293 集成过压及短路保护,确保充电芯片安全工作。HB6293 集成智能电池检测功能及超时错误恢复功能,方便用户使用。

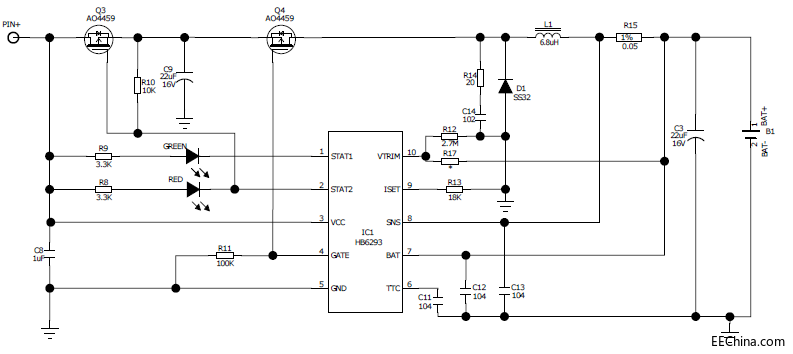

HB6293电流2.0A.pdf

10.91 KB, 下载积分: 积分 -1
