光收发模块作为光通信传输的重要组成部分,其由光电子器件、功能电路和光接口等组成,光电子器件包括发射和接收两部分,起到是光电转换的作用。但是,随着光通信市场的快速发展,诞生了各种封装和各种速率的光收发模块。众多的封装和速率让人目不暇接,而在本文中,易飞扬通信将为你详解介绍光收发模块封装、速率、特点、分类等等。

光收发模块广泛应用在广域网(WAN)、城域网(MAN)、局域网(LAN)中,而随着光收发模块的种类越来越多,要求也越来越高,其复杂性也有了惊人的发展,那么,光收发模块的发展有着哪些的特点呢?


1:小型化

光收发模块作为光纤接入网的核心器件推动了干线光传输系统向低成本方向发展,使得光网络的配置更加完备合理。目前的光通信市场竞争越来越激烈,通信设备要求的体积越来越小,接口板包含的接口密度越来越高。传统的激光器和探测器分离的光模块,已经很难适应现代通信设备的要求。为了适应通信设备对光器件的要求,光模块正向高度集成的小封装发展。高度集成的光电模块使用户无须处理高速模拟光电信号,缩短研发和生产周期,减少元气件采购种类,减少生产成本,因此也越来越受到设备制造商的青睐。

2:低成本、低功耗

通信设备的体积越来越小,接口板包含的接口密度越来越高,要求光电器件向低成本、低功耗的方向发展。目前光器件一般均采用混合集成工艺和气密封装工艺,下一步的发展将是非气密的封装,需要依靠无源光耦合(非X-Y-Z方向的调整)等技术进一步提高自动化生产程度,降低成本。

三:高速率

人们对信息量要求越来越多,对信息传递速率要求越来越快,作为现代信息交换、处理和传输主要支柱的光通信网,一直不断向超高频、超高速和超大容量发展,传输速率越高、容量越大,传送每个信息的成本就越来越小。

四:远距离

光收发模块的另一个发展方向是远距离。如今的光网络铺设距离越来越远,这要求远程收发器来与之匹配。典型的远程收发器信号在未经放大的条件下至少能传输100公里,其目的主要是省掉昂贵的光放大器,降低光通讯的成本。基于传输距离上的考虑,很多远程收发器都选择了1550波段(波长范围约为1530到1565nm)作为工作波段,因为光波在该范围内传输时损耗最小,而且可用的光放大器都是工作在该波段。

五:热插拔

未来的光模块必须支持热插拔,即无需切断电源,模块即可以与设备连接或断开,由于光模块是热插拔式的,网络管理人员无需关闭网络就可升级和扩展系统,对在线用户不会造成什么影响。热插拔性也简化了总的维护工作,并使得最终用户能够更好地管理他们的收发模块。同时,由于这种热交换性能,该模块可使网络管理人员能够根据网络升级要求,对收发成本、链路距离以及所有的网络拓扑进行总体规划,而无需对系统板进行全部替换。


以上是光收发模块在未来的一个发展方向,那么,现有的光收发模块有着哪些封装、接口和速率呢?

一:光收发模块封装

1.XFP光收发模块(10 Gigabit Small Form Factor Pluggable)是一种可热交换的,独立于通信协议的光学收发器,用于10G bps的以太网,SONET/SDH,光纤通道。

2.小型可插拔收发光模块(SFP),目前应用最广阔。

3.GigacBiDi系列单纤双向光模块利用的是WDM技术实现一根光纤传输双向信息号(点到点的传输。尤其是光纤资源不足,需要1根光纤传双向信号)。GigacBiDi包括SFP单纤双向(BiDi),GBIC单纤双向(BiDi),SFP+单纤双向(BiDi),XFP单纤双向(BiDi),SFF单纤双向(BiDi)等等。

4.RJ45电口小型可插拔模块,又称电模块或者电口模块.

5.SFF根据其管脚又分为2x5,2x10等

6.千兆以太网接口转换器(GBIC)模块

7.无源光网PON( A-PON,G-PON,GE-PON)光模块

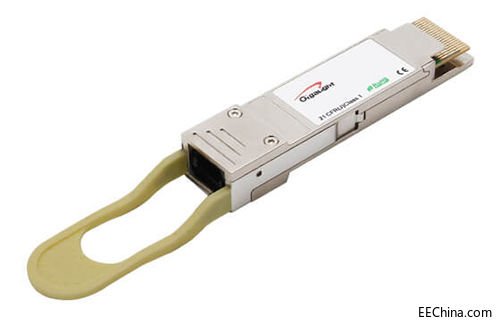

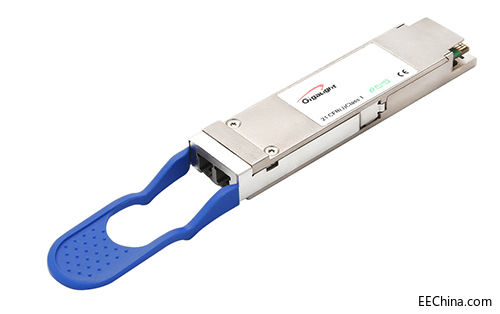

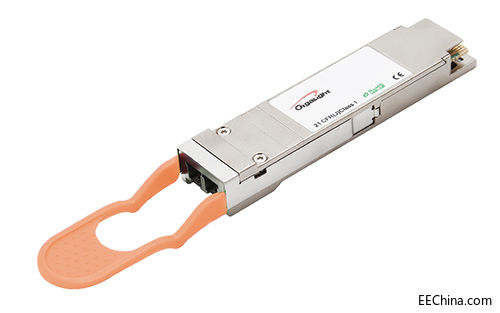

8.40Gbs高速光模块。

9.SDH传输模块(OC3,OC12,OC48)

10.存储模块,如4G,8G等

二:光收发模块接口

光纤接口是用来连接光纤线缆的物理接口,通常有SC、LC、FC、ST等几种类型。不同的光模块对应的光纤接口不尽相同。1×9及GBIC光模块通常采用SC光纤接口,而SFP和XFP封装形式的光模块通常采用LC光纤接口。


三:光收发模块速率

现有光收发模块速率:155M、622M、1.25G、2.5G、4.25G、10G、40G、56G、100G、200G等。

易飞扬(Gigalight)通过专有的设计为客户提供一站式光网络器件和低成本的光通信产品,供应一系列光收发模块产品。更多详情,请访问易飞扬通信官网(gigalight.com.cn)。
