可PWM控制的LED电源芯片SM7012的应用技术方案
发布时间：2018-5-9 18:21
发布者：qq2355773792
|
既然说到LED电源芯片的新产品，那就不得不说一下目前市面上比较常用的一款LED电源芯片SM7012。 LED电源芯片SM7012是一款采用PVM功率控制模式控制的开关电源芯片，这是一款功能比较齐全的LED电源芯片，相对于使用传统技术的LED灯具照明产品来说，性价比较高，适合优先选择这款LED电源芯片方案。

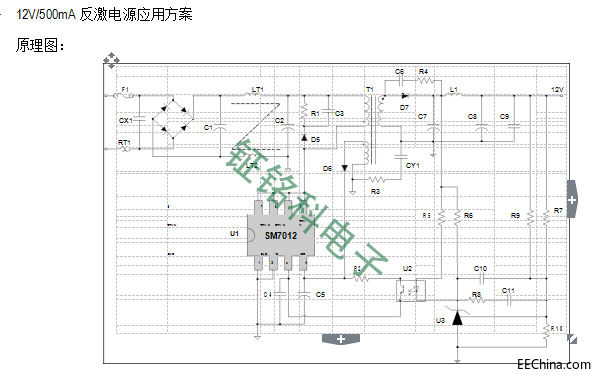

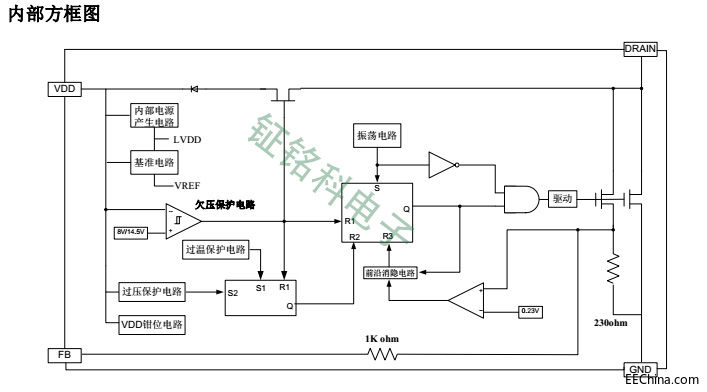

这款LED电源芯片SM7012为我们行业界带来了过温，过压保护等等功能，过温保护，简单点来说，就是能够调节LED家电产品灯具内部的温度。当LED电源芯片SM7012温度达到芯片的额定温度保护点的时候，SM7012的温度已经很高，发热情况也很严重，这个时候，集成了温度过温保护功能的LED电源芯片SM7012就能够通过调节电阻降低电流的输出，达到温度恒定的结果。 LED电源芯片SM7012的另外一个功能就是过压保护，欠压锁定功能。当开关电源启动后，C2 电容上的电压会通过 T2 原边线圈、芯片内部的高压启动 MOS 管向芯片 VDD 电容C4 充电。当 C4 电容电压达到 16V，内部高压启动 MOS 管关闭，同时 PWM 开启，系统开始工作。
当 C4 电容电压下降到 9V 以下，关闭 PWM 信号，同时芯片将会产生复位信号，使系统重新启动。这就是SM7012电源芯片的欠压保护功能。 相信在看到SM7012这款LED电源芯片集成了这么多能够实用在LED灯具产品电源芯片方案应用之后，已经对这款芯片认识了不少。
正因为LED电源芯片SM7012继承了这么多的功能，所以它的应用领域也有典型电磁炉 BUCK 电路应用方案，小功率充电器，小功率适配器，待机电源DVD、DVB 以及其他便携式设备电源方案都能够看到这款比较热门的LED电源芯片驱动芯片。 |
