四路 DMOS 全桥电机驱动芯片HR3988
发布时间：2018-5-4 10:49
发布者：dnsj999
|
描述 HR3988是一款四路DMOS全桥驱动芯片，能够驱动多达2个步进电机或4个直流电机。每个全桥输出额定值高达38V, 1.2 A。其内部集成了固定关闭时间的PWM电流调节器和2 位非线性数模转换器，支持步进电机的全步、半步、1/4步控制，或直流电机的正向、反向、滑行模式控制。其PWM电流调节器采用的混合衰减模式可有效降低电机的可闻噪声，增加步进精度，并减小功耗。在PWM工作模式下，内置的同步整流控制电路能够有效减小电路功耗。该芯片还具有过热关断、欠压锁定以及过流保护等保护功能，且无需特定的上电时序。HR3988提供两种贴片封装，并都带有裸露散热焊盘，能有效改善散热性能。一种是QFN36（6mm×6mm），另一种是TQFP48 (7 mm × 7 mm)。两种封装为无铅封装，引框采用100%无锡电镀。 特点 38V 1.2A 额定输出能力； 4 路全桥； 可驱动2 个步进电机； 大电流输出； 兼容3.3 和5 V 逻辑电平； 同步整流； 欠压锁定(UVLO)保护电路； 过热关断保护电路； 过流保护电路。 封装形式 带散热盘的TQFP48

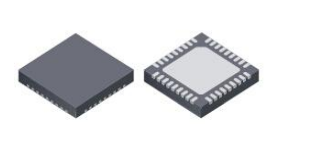

带散热盘的QFN36
典型的应用电路 |
