采用赛普拉斯WICED连接和PSoC MCU技术、用于商业LED照明的Inventek IoT解决方案

发布时间:2018-5-3 11:04    发布者:eechina
关键词: Inventek , WICED , PSoC
作者:Greg Phillips,云端架构首席技术官,Inventek Systems

多年来,商业照明空间主要由荧光灯管照明。虽然它们比使用白炽灯照明节省了大量费用,但却有严重的性能、维护和使用问题,如寿命短、色温变化大、随机闪烁和嗡嗡声,无法有效调光以节省电力等。另外,根据使用要求频繁打开和关闭荧光灯会大大缩短它们的使用寿命,并且增加了启动期间的功耗,这通常抵消了灯具关闭时节省的电力。

商业LED照明的发展促使人们对如何实施商业照明进行全面的反思。这包括增加智能控制系统作为全面能源管理的关键要素。这些LED灯具控制器(也称为LED控制器和灯具)现在通常是联网设备。这些LED照明灯具是物联网照明的基石。

LED照明灯具的新设计具有许多可提供更高效率的软件元素。与传统荧光照明灯具相比,其更高的效率可节省高达90%的电力。

目前存在几个标准,可确保升级到更高效的照明设备时能够实现节能。美国加利福尼亚州引入的“Title 24”标准是这些灯具必须符合的一个规格,以便符合相关法规。

下面将讨论用于创建先进照明解决方案的关键要素。

Inventek物联网照明解决方案系统架构

Inventek物联网照明解决方案涉及许多要素的相互配合,共同为商业建筑提供完整的照明平台。该系统的关键是iMatrix物联网平台。Inventek物联网照明解决方案包含以下内容:

1.        灯具控制器和电源管理
a.        赛普拉斯WICED Wi-Fi模块用于灯具控制和通信
b.        赛普拉斯PSoC 4 MCU用于特殊传感器处理,用于有人/无人检测
2.        iMatrix WICED客户端为控制器和传感器提供云连接
3.        Android和iOS的iMatrix移动应用程序,用于配置和灯具控制
4.        iMatrix云应用程序,用于现场设计、平面布局和灯具布置
5.        iMatrix云应用程序,用于监视和管理已布置的灯具和其他传感器元件

图1:Inventek iMatrix照明网络架构

灯具控制器和电源管理

灯具控制器和电源管理系统由三个主要模块组成。

1.        Inventek物联网控制模块包含一个由赛普拉斯提供支持的Inventek WICED Wi-Fi模组和一个赛普拉斯PSoC MCU控制器
2.        传感器模块
3.        电源模块包含继电器控制、功率测量和调光控制(输入和输出)

图2:Inventek Systems的Wi-Fi模组

图3:PSoC 4 MCU功能框图

Inventek WICED Wi-Fi模组是灯具控制器中的关键元素。此模组主要由赛普拉斯双频Wi-Fi和Bluetooth无线子系统(带完全认证的集成天线)构成。嵌入式处理器控制灯具操作的各个方面并监控数据,例如:LED驱动器的亮度水平、日光采集、温度、湿度、无线升级等。

赛普拉斯PSoC 4 MCU将Arm Cortex M0+与可编程模拟模块结合在一起。在Inventek物联网照明解决方案中,PSoC 4 MCU可用于分析来自被动式红外(PIR)探测器的活动以及分析音频监视器。该双元素系统用于确定照明空间是有人活动还是空置。PIR可以很好地检测有人的情况,但许多仅有PIR的系统在有人的时候会错误地检测到空置状况。使用音频监视器可通过监听声音(如点击鼠标或敲键盘)来帮助验证房间是否有人。

Inventek iMatrix物联网云平台照明系统组件

Inventek iMatrix WICED客户端

Inventek iMatrix WICED客户端运行在WICED模组上,是用于收集传感器数据并将其转发给iMatrix云系统的主要软件,用于实时以及时间序列数据存储。通过持续监控灯具控制器的各种传感器,当检测到错误或失效的情况时,可以使用触发器进行通知。采样率和触发电平是在产品初始定义期间在产品设计中定义的。可以使用iMatrix云服务更新一个或所有灯具的采样率和触发电平。iMatrix WICED客户端为iMatrix云系统提供了安全的加密TLS/TCP连接。

Inventek iMatrix灯具软件

该灯具控制器是一个具有复杂软件要求的自主系统。它执行许多任务,同时监视环境变化以控制其操作。Inventek iMatrix云平台可在每个灯具控制器的整个生命周期内(从每个控制器的制造到安装使用)实施稳定的智能控制和监控管理,无缝实现所有功能。

例如,在制造过程中,灯具控制器的每个特定模型类型被编程到每个特定灯具的Inventek模块的配置系统中。灯具软件可根据灯具控制器的调光水平得知预期的合适用电量。如果在某个调光水平下,功耗低于预期,那么可能的问题是驱动器或LED板发生故障。可以提醒维护人员并迅速为设备提供服务。

iMatrix云和系统的移动元素

完整的系统包括iMatrix云应用程序(称为Apollo),以及对应的用于控制和配置的Apollo移动应用程序。

使用Apollo iMatrix云应用程序,用户可以开始创建其建筑物的平面图,并布置灯具和其他物品(开关和其他BLE传感器)。图4的平面图上显示了灯具的典型安装位置。

图4:Inventik iMatrix Apollo Lighting API展示了在配置之前的灯具控制器位置

Inventek iMatrix Apollo Mobile Application Pro(iAMAPRO)用于配置现场的灯具。使用基于“地点 -> 建筑物 -> 楼层 -> 房间 -> 组”的分层结构对灯具进行分组。在配置周期中,灯具被分配到相关的组。然后将可以通过iAMAPRO移动应用程序单独或按组来控制灯具的操作和设置,如图5所示。

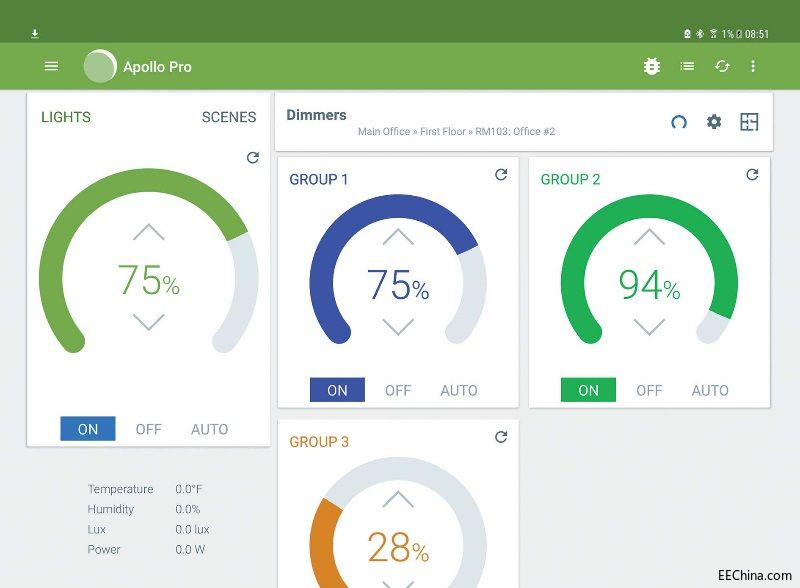

图5:控制三组不同的控制器灯具组的iMatreix iAMAPRO移动应用程序示例

小结

Inventek System提供的丰富的引脚兼容、完全认证的Wi-Fi和Wi-Fi + BT/BLE嵌入式串行Wi-Fi(eS-Wi-Fi)模组、eS-Wi-Fi连接固件、Inventek无线互操作网络(IWIN )、Inventek iMatrix云平台与赛普拉斯业界领先的Wi-Fi和蓝牙技术、WICED软件开发套件以及混合信号可配置PSoC MCU相结合,实现了迄今为止最高集成度和完整度的照明解决方案。通过使用WICED开发环境或简化的基于IWIN AT的软件,Inventek提供了高度可靠、智能且可扩展的照明架构,可加快产品上市,同时实现最大限度的节能和高效率。Inventek Systems可支持本文讨论的设计以及许多其他物联网应用。
