景观照明共阳极LED方案RGBW调光恒流IC,适用投光灯,洗墙灯等低电压共阳极灯具
发布时间:2018-5-3 10:28
发布者:led0809017

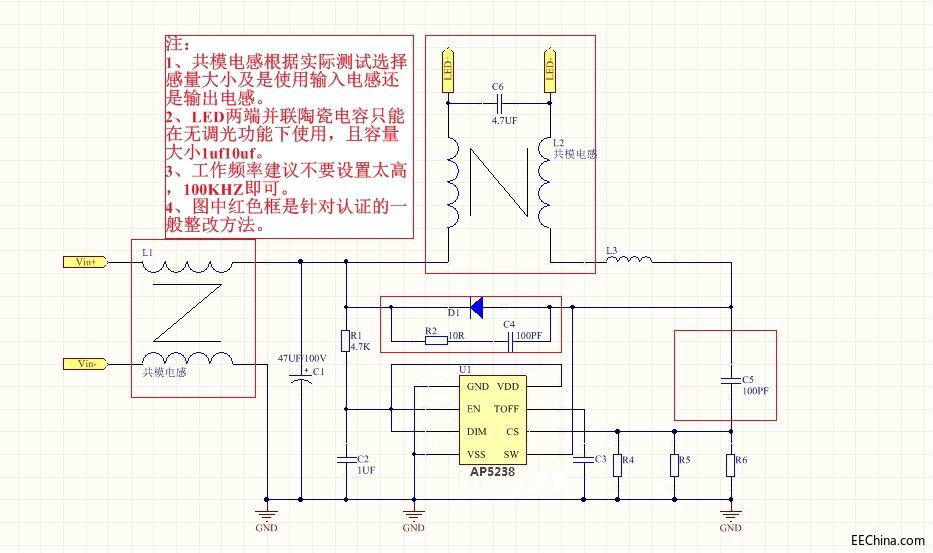

1、方案名称:景观灯共阳极恒流IC,投光灯恒流IC,泛光灯恒流IC,2.4GLED控制方案触摸RGBW调光恒流IC,共阳极洗墙灯恒流IC,低电压电源灯具恒流IC。 适用:智能RGBW 球泡灯 筒灯 射灯 GU10 面板灯 车灯 舞台灯 导轨灯 2、品牌:深圳市世微半导体 3、产品性能:8-100V输入,内置MOS管,输出最大电流2.3A 4、方案特色:优异的模拟调光和PWM调光功能,调光深度0-100%, 内置高精度比较器 , 开关频率不随调光面改变,内置欠压保护,过温保护,LED开短路保护, 350kHz工作频率,内置电流采样前沿消隐电路,输出共阳,可以并联使用,独特的抖频技术,过认证容易。 5、具体应用项目: A 、2.4G调光调色温方案 AP5238产品资料 B 、蓝牙、WIFI 、ZIGbee RGBWC 调光方案 C 、0-10V调光方案 D 、导轨灯、舞台灯、汽车灯、景观灯,户外低压灯具方案和工业照明方案等等 6,PWM调光原理图: 7,过认证原理图: 需注意的是,芯片VDD引脚需并联一个 0.47uF以上的旁路电容,以保证电路稳定工作。 |
