LM4902音频功率放大电路(MSOP封装)

发布时间:2011-2-10 10:59    发布者:电路图分享
关键词: LM4902 , MSOP , 功率放大电路 , 音频

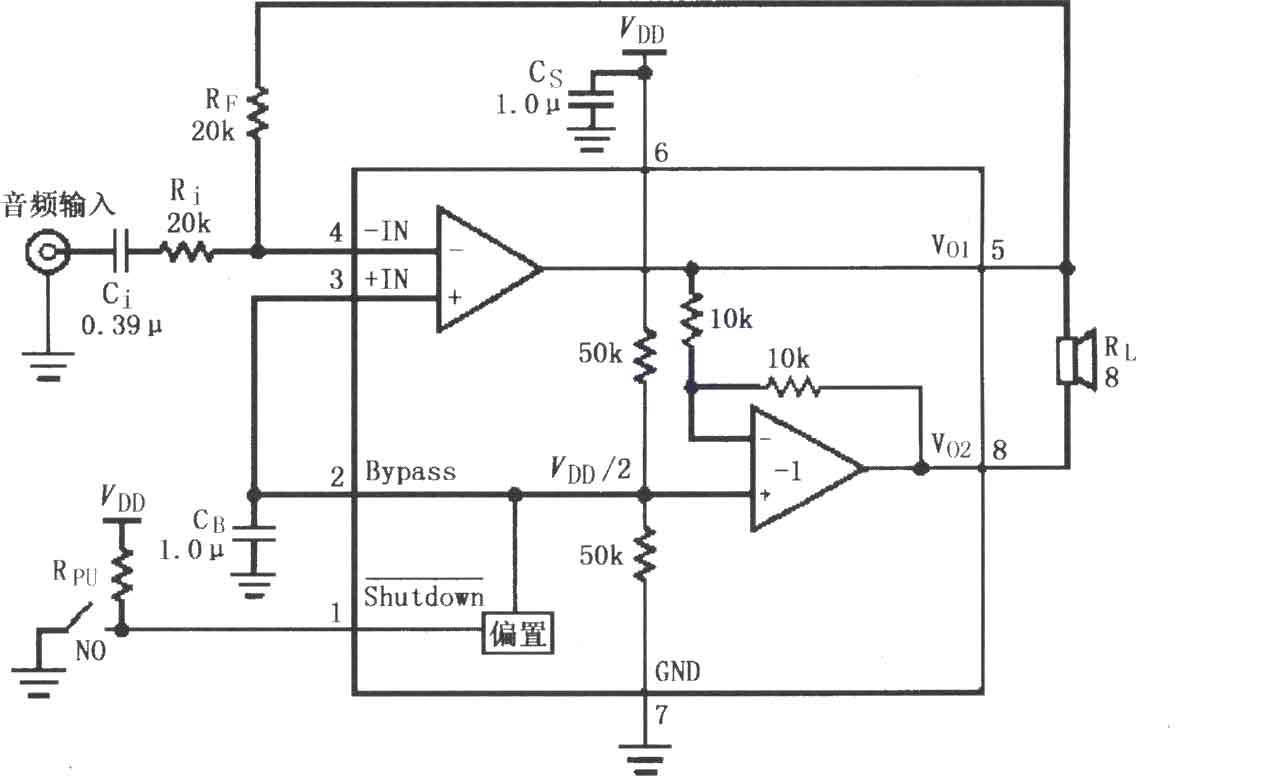

如图所示为LM4902音频功率放大电路(MSOP封装)。音频信号输入后,经过Ci、Ri耦合加到放大器的反相输入端(4脚),而放大器的同相输入端(3脚)则通过CB交流接地,功率放大后从Vo1(5脚)和Vo2(8脚)以电桥输出的形式加到扬声器。LM4902内部有两个放大器,第一个放大器增益由外部电阻RF、Ri的比值决定,第二个放大器增益由内部两个10kΩ电阻固定为1。Shutdown脚(1脚)为逻辑低电平时放大器微功率关断,为逻辑高电平时放大器全功率工作。
