基于2片Kintex-7系列FPGA8个mSATA盘的RapidIO6U VPX数据存储卡

tsingetech

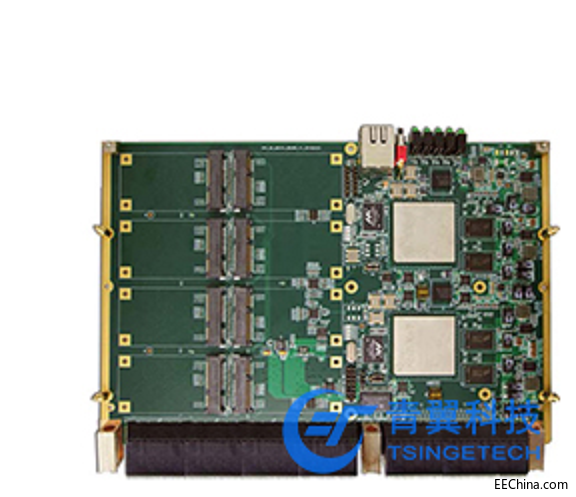

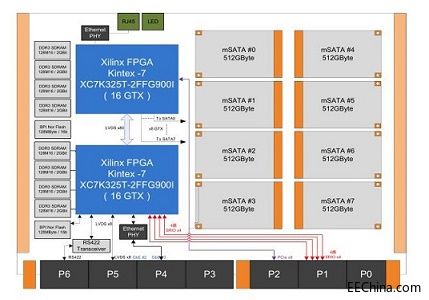

VPX611是北京青翼科技的一款基于6U VPX总线架构的高性能数据存储板，该板卡采用2片Xilinx Kintex-7系列FPGA作为主控单元，FPGA内嵌RAID控制器，最大支持8个mSATA盘，最大存储容量可以达到8TByte，持续数据写入带宽可以达到3.2GByte/s。板卡具有4路Serial x4接口，实现背板互联，具有1路PCIe x8主机接口，支持PCIe 2.0标准，实现与主控SBC的数据交互。该板卡为6U VPX架构，具有高可靠性和高稳定性，适合于恶劣环境下的高速大容量数据存储。

技术指标

板载2片Xilinx Kintex-7系列FPGA：XC7K325T-2FFG900I；

背板互联性能：

   1.VPX P1：4路SRIOx4@5Gbps/lane；

   2.VPX P2：PCIe gen2 x8@5Gbps/lane；

   3.VPX P4：1路千兆以太网口；

   4.VPX P5：LVDS x8；

   5.VPX P6：1路RS422/485/RS232；

存储性能：

   1.存储介质：SLC/MLC NandFlash；

   2.接口规格：mSATA；

   3.存储容量：最大支持8TByte；

   4.持续读写速率：R 3.0GB/s，W 3.2G/s；

   5.RAID功能：RAID0；

动态存储指标：

   1.存储颗粒：2组，8片 DDR3 SDRAM；

   2.存储带宽：2x 64bit@500MHz；

   3.存储容量：2x 2GByte；

其它：

   1.前面板支持1路GbE千兆以太网口；

   2.前面板支持8个LED指示灯；

物理与电气特征

   1.板卡尺寸：100 x 233mm；

   2.板卡供电：2.5A max@+12V（静态12W）；

   3.散热方式：风冷散热；

环境特征

   1.工作温度：-40°~﹢85°C；

   2.存储温度：-55°~﹢125°C；

   3.工作湿度：5%~95%，非凝结

软件支持

   1.可选板级软件开发包（BSP）：

   2.SATA接口驱动；

   3.SRIO接口驱动；

   4.PCIE接口驱动，支持windows 64位操作系统；

   5.可根据客户需求提供定制化解决方案：

应用范围

   1.雷达信号采集系统；

    2.实时采集回放系统；

    3.机载、车载图形图像处理；

    4.软件无线电系统；
