高压线性恒流芯片方案SM2082EG对比SM2091E优劣势详析
发布时间：2018-4-28 17:59
发布者：qq2355773792
关键词：
SM2082EG
|

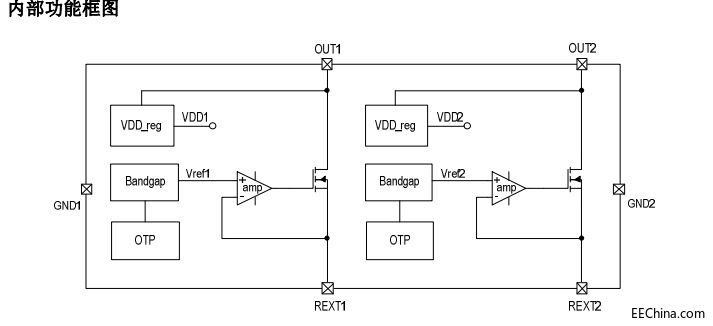

大势所趋之下，高压线性恒流芯片的技术发展也紧跟着进步起来，在以前的高压线性恒流芯片中，只能做10W以下的方案，像大功率高压线性恒流芯片的方案就做不了。 高压线性恒流芯片的技术不同往日而言，来看一下高压线性恒流芯片SM2082EG跟SM2091E的特点对比，来正面反映一下高压线性恒流芯片的技术到底发展到哪个地步。 高压线性恒流芯片SM2082EG是一款双通道的并且支持可控硅调光应用电路的LED线性恒流驱动芯片，使用了钲铭科公司的专利技术恒流控制技术，就是能够通过外置REXT电阻设定电流值可以在5mA到120mA之间，恒流精准度达到惊人的±4%之内。 这是高压线性恒流芯片SM2082EG的其中一个特点，且输出电流不随out出口的电压变化。恒流性能就比较好了，这是SM2082EG技术的体现。
再其次，SM2082EG芯片的构造简单，设计的时候不需要费太多的功夫，在高压线性恒流芯片SM2082EG的规格书之中就有介绍着SM2082EG典型的应用方案电路设计示意图。 高压线性恒流芯片SM2082EG芯片输入电压范围值在120vac~220vac之间变化，具有过温保护调节功能，并且高压线性恒流芯片SM2082EG温度保护点在110°，当LED灯具产品内部温度超过这个值，那么SM2082EG的过温调节功能就会降低功率的输出，电流就会下降，温度就降低。 第三，高压线性恒流芯片SM2082EG外围PCB设计线路简单，能跟PCB板共用一起，能替代绝大多数市面上的芯片且不用更换线路。
上面所说的是高压线性恒流芯片SM2082EG的一些特点，再来看看高压线性恒流芯片SM2091E的特点，看看有什么差异性。
高压线性恒流芯片SM2091E是一款单段高精度的LED线性恒流芯片，SM2091E的特点我列出来如下：高压线性恒流芯片SM2091E电压输出out端口输出电流外置可调，最大电流可达80mA之间可调。并且SM2091E芯片间输出电流偏差<±4%；输入电压:120Vac/220Vac. 高PF方案  F>0.9，低PF方案F>0.5无频闪。输入线电压补偿,在额定的输入电压范围内，通过外置电阻调节输出电流大小，维持输入功率恒定。
1.方案成本低，系统结构简单。 2.外围元器件少，没有电解电容。 3.可以灯芯合一，可已pcb板共用。 4.具有过温过压保护。 5.寿命长，稳定性好，适合自动化生产。 高压线性恒流芯片SM2091E是一款能够做到恒功率，恒流明的芯片产品，温度保护点在120°，比SM2082EG高出不少，而SM2082EG没有恒功率功能，并且高压线性恒流芯片SM2091E更SM2082EG都能做到大功率的方案应用。在大功率应用方面都不错的方案。但是两者在某些方案都独领风骚。各位LED照明产品生产厂商在选择方案的时候可以参考一下。 |
