在数据链接传输中，光纤跳线作为一种传输介质使用。但是，很多人对于光纤跳线的认识知识存在于表面。在本文中，infiberone商城给大家详细介绍光纤跳线的种类和基础知识。

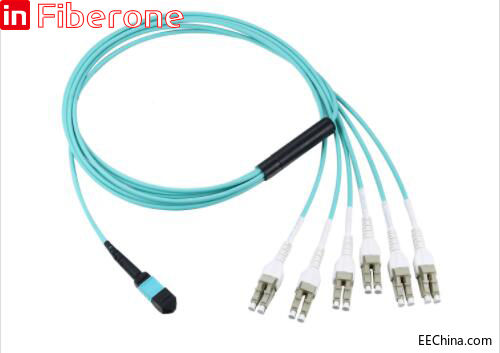

什么是光纤跳线？ 光纤跳线用来做从设备到光纤布线链路的跳接线，有较厚的保护层。 光纤跳线结构 光纤跳线的中心是光传播的玻璃芯。在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。 光纤跳线分类 按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。 其中： ① FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多) ②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多) ③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架) ④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用) 光纤跳线的应用 光纤跳线产品广泛运用到：通信机房、光纤到户、局域网络、光纤传感器、光纤通信系统、光纤连接传输设备、国防战备等。 适用于有线电视网、电信网、计算机光纤网络及光测试设备。细分下来主要应用于几个方面。 1.光纤通信系统 2.光纤接入网 3.光纤数据传输 4.光纤CATV 5.局域网(LAN) 6.测试设备 7.光纤传感器
光纤跳线和尾纤的区别 光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间的连接。 尾纤，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤收发器（之间还用到耦合器、跳线等）。 更多光纤跳线知识请访问infiberone商城。 |
