简单的音频放大器(LM307、μA741)
发布时间：2011-2-10 10:49
发布者：电路图分享

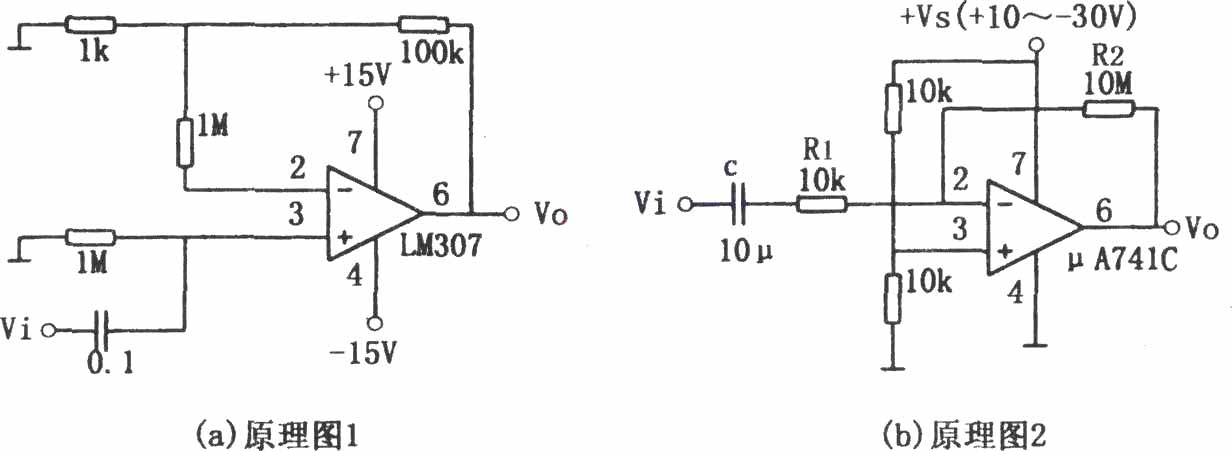

 如图所示为简单音频放大电路。使用集成运放构成的音频放大器，其工作稳定，易于加负反馈，所以很容易获得均衡特性。另外，在各频道之间串音干扰小，它也很容易进行多频道的输入混合。图(a)所示电路使用双电源(Vs=±15V)，同相、反相输入端分别到地的静态电阻基本平衡，其输入信号Vi由0.1μF耦合电容送入LM307N的同相输入端(引脚3)。对信号源而言，其输入电阻约为1MΩ，因而其等效负载很轻。该电路的电压放大倍数约为101倍，并且具有较好的动态特性。图(b)所示电路采用单电源供电方式，因为交流放大器中不存在信号的直流电平问题，因而这种供电方式是可取的。该电路中，音频信号K通过耦合电容C和电阻R1送入,μA741C的反相输入端(引脚2)。由图可知，电路中对直流分量引入了100％的负反馈(c对直流分量相当开路)，所以对失调电压无放大作用。该电路的电压放大倍数为：Av=-R2／R1=-1000(即60dB)。但应强调指出的是：R1、R2和电容C具有低频衰减和相移作用，当信号频率较低时，可适当增大电容C的容量。 |
