瑞萨电子推出支持即时评估的血压监测评估套件

发布时间:2018-4-23 15:53    发布者:eechina
关键词: 血压监测 , 血压监控 , 健康看护
易用的评估套件包括硬件及开发工具,可供系统制造商便捷开发血压监测应用

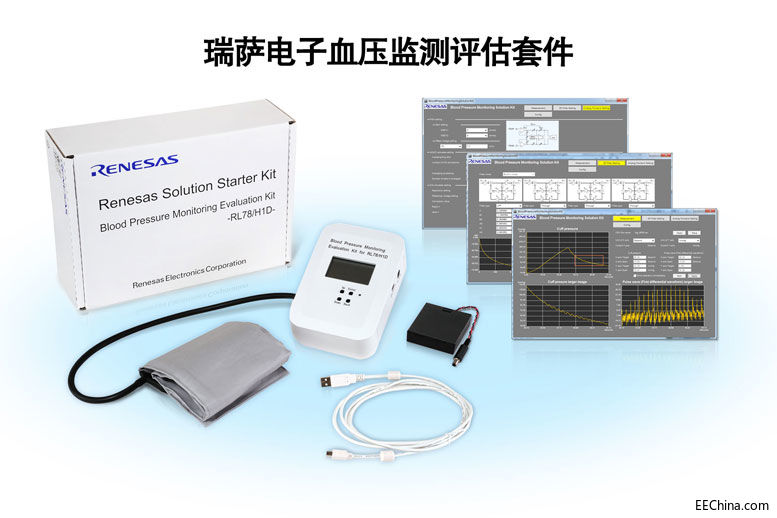

瑞萨电子株式会社推出其最新研发的血压监测评估套件,以扩充其健康看护产品线。该血压监测评估套件涵盖了快速启动血压监测设计所需的软硬件,包括:压力传感器、手臂袖带、泵、电子控制阀、LCD面板及参考板。该参考板包括基于RL78微控制器(MCU)系列的RL78/H1D ASSP(特定应用的标准产品),血压监测应用所需的模拟功能,以及参考软件。图形用户界面(GUI)开发工具也包含在该套件中。借助该评估套件,用户可在购买后立即开始系统评估,从而大大缩短血压监测应用的开发时间。



物联网为消费者提供了连接工具,可帮助消费者更有效地进行个人健康管理。例如,血压监测仪已成为广受欢迎的个人医疗设备,随着血压监测功能被融入可穿戴设备中,其市场有望进一步扩展。市场增长带来了新商机,但同时也带来了新挑战,对于那些刚刚进入可连接医疗设备生态系统、尚不具备内置特定应用开发能力的系统制造商尤其如此。血压监测需要特定的专业知识,包括用于提取监测所需波形的过滤功能,而从头开始进行这方面的研究非常耗时。

瑞萨电子推出的这一新型血压监控评估套件解决了开发过程中的若干痛点,可提供与实际血压监测中相近的各项功能,从而加速血压监测系统的开发。

血压监测评估套件的关键特性:

可支持系统级即时评估的一站式解决方案

新型血压计评估套件包含了可快速启动血压监测设计所需的软硬件组件,包括:
-全系列的硬件部件:包括压力传感器、手臂袖带、泵、电子控制阀、LCD面板及参考板。该参考板配置了全新开发的带有血压监测所需模拟功能的RL78/H1D ASSP。
-参考软件:配置了血压监测所需且易于修改的算法,可连接智能手机,并提供图形用户界面(GUI)工具。
-蓝牙低功耗(BLE)模块: 借助该模块,用户可在连续的标准血压监测(BPM)状态下将测得的数据传输到智能手机上。

专门针对血压监测的GUI工具开发支持

-压力传感器、泵、电子控制阀组件和脉宽调制控制可从GUI工具中进行设置。如果系统结构相同,则GUI工具也可以用于系统制造商正在开发中的实际应用的系统评价。
-借助GUI工具,用户还可以对血压监测期间从袖带压力输出波形中提取脉冲波形所需的IIR数字滤波器计算进行模拟。基于此模拟计算得出的数字滤波器常数可从GUI工具写入到RL78/H1D固件中,并在正在开发的实际应用中进行验证。这将大大缩短开发流程。

带有健康看护所需的优化模拟功能的RL78/H1D ASSP

-RL78/H1D ASSP是RL78系列的一款全新MCU,专为血压监测应用而设计的单芯片方案。RL78/H1D包含有丰富的模拟功能,包括高分辨率 的 24-bit ⊿ΣADC、可编程增益仪表放大器、数字模拟转换器、运算放大器、血压监测所需的其它电路及用于脉宽调变(PWM)控制的计时器。
-除了24-bit ⊿ΣADC外,RL78/H1D还提供有异步运算的10位顺序比较A/D转换器。这在监测血压的同时,还简化了温度监测和电池电压监测系统的实施。
-凭借丰富的模拟性能,新型ASSP不仅可用于血压监测系统,还可用于更为广阔的、包括生物传感器在内的健康看护应用中。
-RL78/H1D ASSP R5F11NM封装样片现已上市,价格取决于ROM容量,封装以及pin脚数。 比如:R5F11NM该样片128K ROM/80pin LQFP封装,价格大概3.5美金,R5F11NM包括了用于臂式和手腕式血压监测器的LCD控制器,以及用于可穿戴设备的4x4 mm的微型BGA封装。(价格及供货如有变化,恕不另行通知。)

瑞萨电子计划扩大其健康看护领域解决方案的范围,并将继续致力于实现安全、可靠的智能社会,包括开发用于工业和健康看护领域的智能互联设备。

价格和供货

5月10日起即可订购全新血压监控评估套件,价格为每套600美金。

规格表

血压监测评估套件规格

 产品编号内容
硬件RTK0EH0003S02001BRRL78/H1D内置参考板卡
*电路图和参考模式也可以从网站上下载
·压力传感器
·泵
·电子控制阀
·LCD
·BLE模块
RTK0EH0003S02001BR·臂式电子血压仪
软件 ·参考软件
·GUI工具
·智能手机应用

RL78/H1D规格
  R5F11NG *R5F11PL * R5F11NL *R5F11NM *
模拟电源2.7 - 5.5 V2.7 - 5.5 V2.7 - 5.5 V
ADC24位ΣΔC 24位⊿ΣADC 24位⊿ΣADC
10/ 8SAR ADC 10/ 8SAR ADC 10/ 8SAR ADC
DAC8DAC x18DAC x18DAC x1
12DAC x112DAC x1
AmpPGA x2  PGA x2PGA x1
OpAmp x3OpAmp x3OpAmp x1
SW适用于PGIA x2ch的模拟软件--
MCU电源2.4 - 5.5 V2.4 - 5.5 V2.4 - 5.5 V
代码闪存96 kB/128 kB96 kB/128 kB64 kB/96 kB/128  kB
SRAM5.5 kB5.5 kB5.5 kB
数据闪存4 kB4 kB4 kB
液晶显示段信号输出-2723)(注13632)(注1
通用信号输出-48)(注148)(注1
PWM3通道2通道3通道
I/F串行接口CSISPI支持):1通道/ UART(支持LIN总线):1通道/简化I2C1通道
CSI1通道/ UART1通道/简化I2C1通道
CSI1通道/ UART1通道/简化I2C1通道
I2C总线1通道
封装LFQFP 48管脚(7mmTFBGA 64管脚LFQFP 64管脚 LFQFP 80管脚
x 7mm (4mm10mm 12mm
 x 4mm)x 10mm)x 12mm)
