2W×2功率放大器(LM1877)
发布时间：2011-2-10 10:46
发布者：电路图分享
|

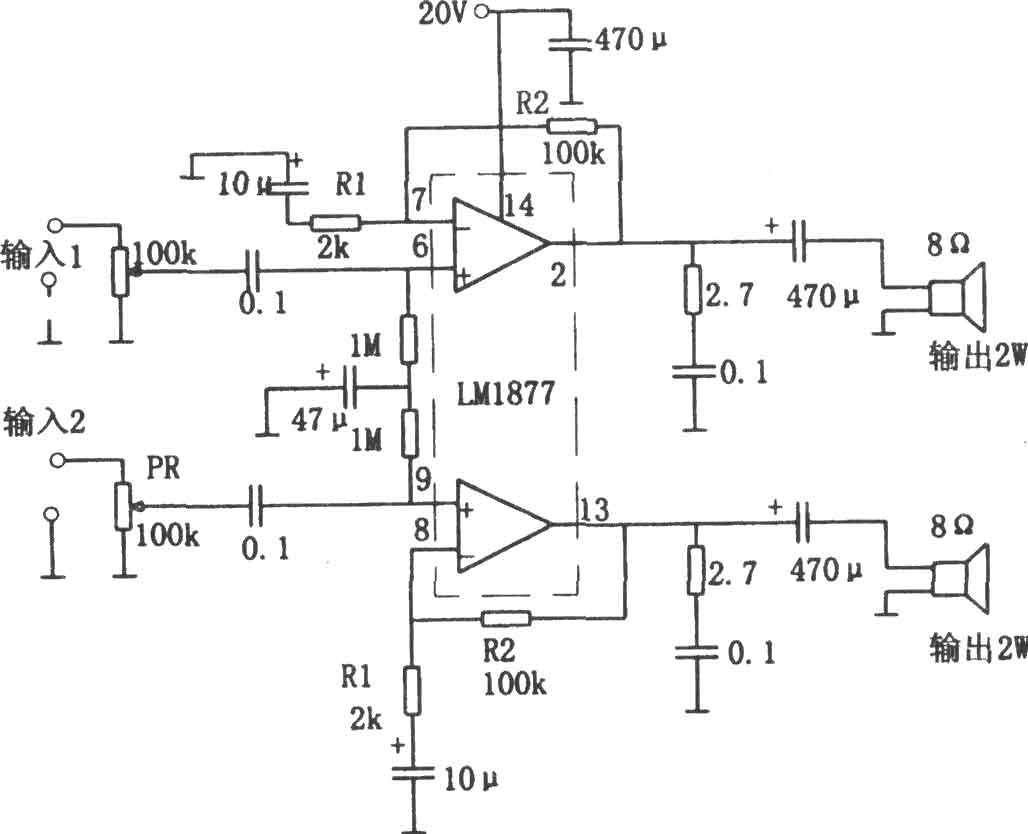

如图所示为2W×2音频功率放：该电路采用了双集成运放LM1877作为放大器件。由图可知，电路为上、下对称结构，有两路信号分别加到LM1877的两个运放的同相输入端，其输出端外接方式相同：由2.7Ω电阻和0.1μF的电容组成高频滤波电路，以防止高频自激；耦合电容Co(470μF)和负载电阻ZL(喇叭：8Ω)将输出功率转换为声音输出，且Co和ZL的大小还决定了电路的下限截止频率fL，三者之间的关系为：fL=1／(2πZLCo)，对于图示参数，其fL=42Hz。电路中，输入端的100kΩ电位器为音量控制元件，0.1μF的电容为耦合元件(隔直流，通交流)。由于LM1877内部的两个运放均采用同相输入方式，因而其输入阻抗很高，电路的电压放大倍数由反馈支路电阻R2和R1所确定，即Av≈R2／R1=100kΩ/2kΩ=50。该电路的电源电压为20V，每一路的输出功率均为2W，电源电流约为500mA，因此两路输出时，其电源电流可达1A。 LM1877的电源电压的工作范围很宽，约为6～24V，需要小功率输出时，可适当降低电源电压，其开环输入差模电阻约为4MΩ。  |
