LM380构成的2W音频功率放大器
发布时间：2011-2-10 10:46
发布者：电路图分享
|

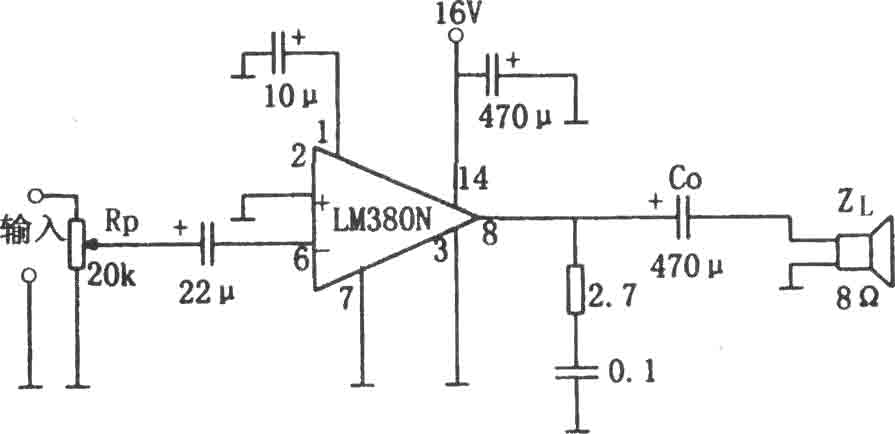

如图所示为2W音频功率放大电路。该电路采用了14脚封装的LM380作为放大器件，输入信号经音量控制电位器Rp(20kΩ)和22μF的耦合电容加到运放LM380的反相输入端(引脚6)，其同相输入端(引脚2)接地，引脚1外接10μF的滤波电容，以滤除高频纹波干扰，电路采用16V单电源供电，并在电源端(引脚14)到地之间外接470μF的去耦电容，其输出端(引脚8)到地之间有两个并联支路：一支路由2.7Ω电阻与0.1μF电容串联组成，用于提高电路的稳定性，滤除部分高频，防止产生高频自激振荡；另一支路由470μF的耦合电容Co和负载ZL(8Ω喇叭)组成，Co和ZL决定了电路的下限截止频率fL。由图中的参数可得出其下限截止频率为： fL=1／(2πZLCo)=1/(2π×8×470×10-6)=42Hz。 显然，欲降低下限截止频率，可适当增大Co的值。LM380的电压放大倍数为固定值50，该值由其内部反馈电路所决定，不需外接元件，其最大输出功率可达2.5W，但输出功率较大时，其电源电压的纹波干扰将增大，故一般选用输出功率为2W。该器件的电源电压适用范围较宽：l0～22V，输入阻抗也较高：约为150kΩ。  |
