什么是单纤双向光模块?BIDI单纤双向光模块概述

发布时间:2018-3-21 14:35    发布者:chaser12
总所周知,光模块在光网络通信中起着信号的转换功能,发送端把电信号转换成光信号,通过光纤传送后,接收端再把光信号转换成电信号。但是,光模块也有区别的。今日,易飞扬通信就为大家讲解BIDI单纤双向光模块
什么是单纤双向光模块?
BiDi光模块结构紧凑,主要用于光通信领域,包括电信和双向数据通信。单纤双向即BiDi,是指在一根光纤里可以同时传输收发两个方向的光信号,就象马路上由隔离带隔开的正反两个方向的车道,两边的车辆在各自的车道上行驶,互不干扰。而常规的光纤传输是单纤单向的,这样要实现双向的通信就需要两根光纤。
BIDI单纤双向光模块的工作原理是什么?
BIDI单纤双向光模块要实现收发两个方向的光信号同时传输,需要收发方向使用不同的光波长。一般光模块有两个端口,一个发射端口和一个接收端口。而单纤双向光模块只有一个端口,通过光模块中的滤波器进行滤波,同时完成一个波长光信号的发射和另一个波长光信号的接收,或者相反。
比如,本端发射1310 nm的光信号,同时接收1550 nm的光信号。而对端使用的波长正好和本端相反,即发射1550 nm的光信号,接收1310 nm的光信号。因此该模块在链路两端必须成对使用。单纤双向光模块常用的波长还有1310nm/1490 nm、1510 nm/1590 nm。
单向双向收发组件是将MQW-TO-LD光源、TO-PIN-TIA(跨阻抗放大器)探测器、分光片、光纤等零部件用同轴耦合工艺全部集成组装于一体。

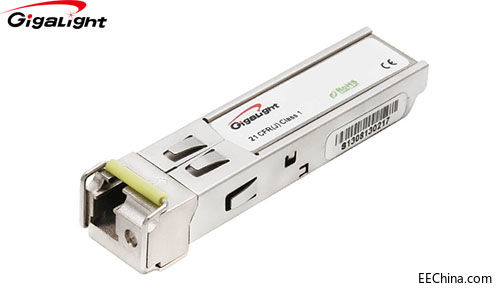

SFP  BIDI光模块.jpg
为什么选择BiDi光模块?

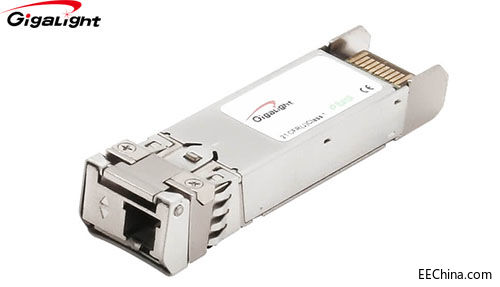

BiDi光模块,如SFP+ BiDi光模块或SFPBiDi光模块,最为明显的优势在于它可以减少光纤跳线面板上的端口数量,节约光纤布线基础设施的成本,还可以缩小布线空间,有助于光纤管理,并且减少了所需使用的光纤数量。
BiDi光模块(WDM光模块)的价格高于传统双纤双向光模块,但每单位传输距离上BiDi光模块所需要的光纤数量却减少了一半。对于许多网络线路而言,使用更少的光纤所节约的成本要远远超过购买BiDi光模块需要的花费。
BiDi单纤双向光模块应用在哪里?
单纤双向通常用于用户接入网,以低成本完成图像与数据、语音等通信。
易飞扬(Gigalight)通过专有的设计为客户提供一站式光网络器件和低成本的光通信产品,供应一系列bidi光模块产品。更多详情,请访问易飞扬通信官网(gigalight.com.cn)。
