光纤专题：全面介绍光纤和光纤接口
发布时间：2018-3-12 15:33
发布者：chaser12
|
大家都知道，信息通信离不开光纤的传输。大部分人都只是知道有光纤这个事物存在，但是却不知道其确切的信息。例如：什么是光纤？有哪些类型？工作原理是什么等等，下面，下面，易飞扬通信详细给大家介绍介绍。

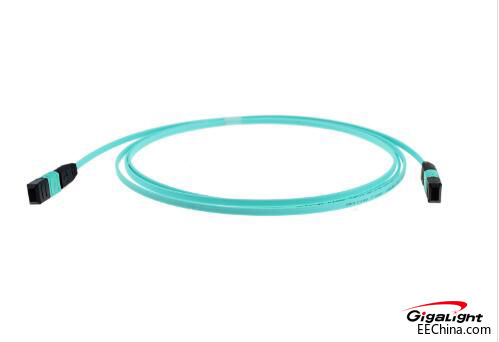

什么是光纤？ 光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。 [在这里要注意]光纤和光缆是有区别的：光导纤维是一种传输光束的细而柔软的媒质。光导纤维电缆由一捆纤维组成，简称为光缆。光纤是光缆的核心部分，光纤经过一些构件极其附属保护层的保护就构成了光缆. 光纤大小 在多模光纤中，芯的直径是50μm和62.5μm两种， 大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm，常用的是9/125μm。 光纤的种类 按传输模式分类 按照光在光纤中的传输模式，可以分为多模光纤（MMF）和单模光纤。多模逛下的中心玻璃芯比较粗（50μm和62.5μm），可传多种模式的光。但是其模间色散较大，这就限制了传输数字信号的频率，因此，多模光纤传输的距离就比较近，一般只有几公里。单模光纤中心玻璃芯很细（常用为9/125μm），只能传输一种模式的光。因此，其模间色散很小，适用于远程通讯。 按光纤的材料分类 按照光纤的材料，可以将光纤的种类分为石英光纤和全塑光纤。 石英光纤一般是指由掺杂石英芯和掺杂石英包层组成的光纤。这种光纤有很低的损耗和中等程度的色散。目前通信用光纤绝大多数是石英光纤。 全塑光纤是一种通信用新型光纤，尚在研制、试用阶段。全塑光纤具有损耗大、纤芯粗(直径100～600μm)、数值孔径(NA)大(一般为0.3～0.5，可与光斑较大的光源耦合使用)及制造成本较低等特点。目前，全塑光纤适合于较短长度的应用，如室内计算机联网和船舶内的通信等。 按光纤剖面折射率分布分类 按照光纤剖面折射率分布的不同，可以将光纤的种类分为阶跃型光纤和渐变型光纤。 光纤接口类型

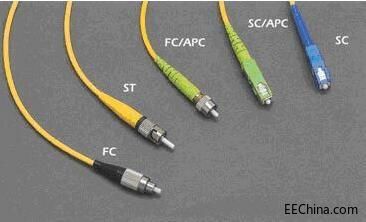

1：FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多)； 2：SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多)； 3：ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）； 4：LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）； 5：MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体； 光纤的工作原理 光在光纤的芯层部分以“全内反射”方式进行传输，也就是指光线进入光纤的一端后，在芯层和包层界面之间来回反射，进而传输到光纤另一端。芯径为62．5μm，包层外径为125μm的光纤称为62．5／125μm 光。 光纤的应用
光纤除了大家都所熟知的应用在通信的传输，还可以应用在哪些方面？ 通信应用 光导纤维可以用在通信技术里。 医学应用 光导纤维内窥镜可导入心脏和脑室，测量心脏中的血压、血液中氧的饱和度、体温等。 传感器应用 光导纤维可以把阳光送到各个角落，还可以进行机械加工。计算机、机器人、汽车配电盘等也已成功地用光导纤维传输光源或图像。 艺术应用 由于光纤的良好的物理特性，光纤照明和LED照明已越来越成为艺术装修美化的用途。 井下探测技术 光纤收发器 光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用；同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。 通过上面所述，你清楚了解光纤没？ 易飞扬提供有源光缆的长度定制服务，可以满足您多样化的需求。想s了解更多详细信息，请访问易飞扬通信官网（gigalight.com.cn）。 |
