Altera系列开发板 fpga开发板 cyclone V 开发套件

发布时间:2018年03月12日 13:03    作者:zhimingliqiang

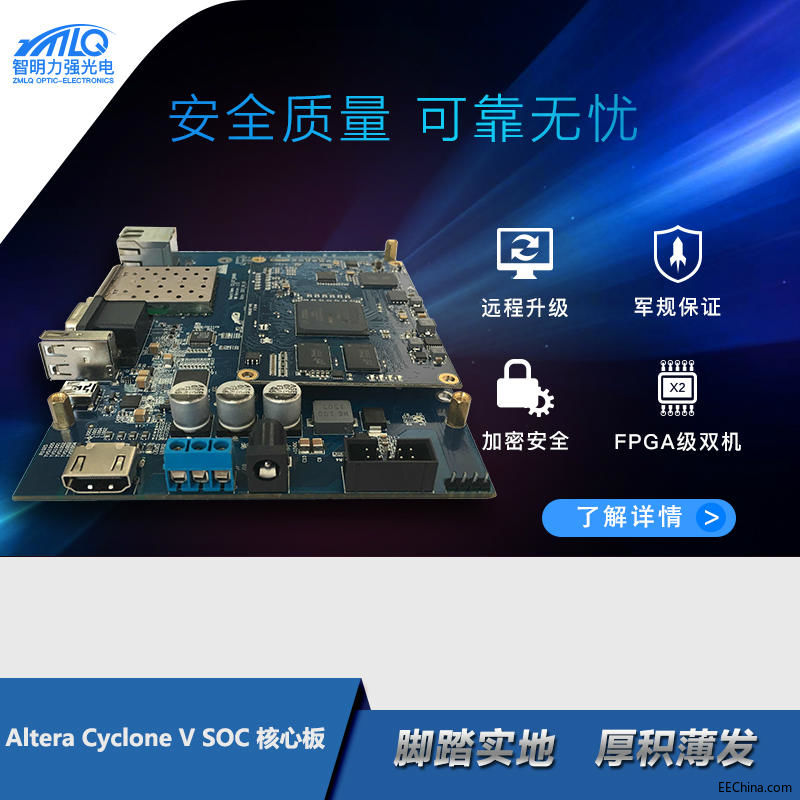

智明力强 Cyclone V 开发套件 特性说明

核心板特点:

1.相同的核心板兼容不同规格 Cyclone V 芯片;

2.核心板上集成最小 ARM 系统,包括了 DDR3/EMMC/QSPI/GNET,DDR3和 EMMC 可以根据客户需求选择;

3.FPGA 侧所有差分信号和收发器信号,使用等长布线,确保信号质量;

4.产品经过多客户验证,证明产品质量稳定可靠

开发套件特点:

1.SFP 高速收发功能,已经过验证能够可靠工作;

2.VGA/HDMI 输出,结合 USB,可以丰富人机交互应用;

3.HSMC 接口,兼容性强,可以外扩各类子卡;

4.成熟的扩展应用,为客户定制提供更多支持。

产品说明:

1、科技之板

科技成熟、工作稳定、直接嵌入可用,降低开发成本和开发周期,是您抢占市场的利器。功能强大、芯片原装、变通的原理图设计、嵌入体积小巧的 PCB,军规级权威认证。

2、领域覆盖

Cyclone V SOC 核心板适用于多种多样的领域,如电机控制、图像处理、并行运算、变频控制、光纤信号处理、工业打印等。

3、强劲之芯

轻巧的外观下是一颗强大的芯,Altera 的 Cyclone V 采用了 28-nm低功耗工艺技术进行开发,与前几代产品相比,Cyclone V 功耗降低了 40%。

4、串联世界

Cyclone V SOC 核心板依托 FPGA 的丰富逻辑资源扩展出多种类型接口,呈现出灵活且可靠的多种适配方案。Cyclone V SOC 核心板提供千兆以太网口、SPI、I2C、CAN、串口、USB、RS232/RS485 等多种类型接口,给您多种多样的选择。

产品优势:

1.品质保证 安全无忧

智明力强光电 Cyclone V 核心板提供在线远程升级功能,保证产品的升级更新;拥有两种加密方式,保证您的设计安全;通过军工高温、低温、振动、湿度实验,品质保障值得信赖;同时提供 FPGA 级双机热备,高可靠性解决您的后顾之忧。

2.硬件成熟 软件完备

智明力强光电 Cyclone V 核心板基于 ARM+FPGA 单芯片解决方案,融合 DDR3、NANDFLASH、EMMC 等丰富的硬件搭配,给用户构建一个稳定的硬件平台。同时提供 Opencl 支持,满足并行加速需求;提供核心板+DSP 扩展方案,多种搭配,随心选择,总有一款适合您。



产品规格

FPGA型号

5CSEMA2U23I7N

5CSXFC4C6U231N

5CSXFC5C6U23I7U

ARM双核

800MHZDUAL

800MHZDUAL

800MHZDUAL

FPGA容量

20K

40K

110K

GPIO(FPGA)

≤173

≤173

≤173

LVDS(FPGA)

≤83对

≤83对

≤83对

QSPI启动

支持

支持

支持

EMMC启动及容量

支持8GB

支持8GB

支持8GB

DDR3容量

2GB

2GB

2GB

NAND

支持

支持

支持

SERDS

不支持

支持,SFP

支持,SFP

U盘支持

支持

支持

支持

CAN通信

支持

支持

支持

千兆网

支持

支持

支持

RS232/RS485

支持

支持

支持

OPENCL

不支持

支持

支持

操作系统支持

LINUX、FREERTOS、VXWORKS

文件系统

JFFS2/SQUASH(NAND推荐),EXT3/4(EMMC推荐)

GUI

QT 4.8.5

固件升级

支持GNET、USB固件升级(ARM/FPGA/DSP固件)

尺寸

87×62×5MM

搭配接插件型号

FX10A-168P-SV(X1)+FX10A-96P-SV(X2)

工作温度

-45至85℃

存储温度

-45至85℃

输入电压

5VDC

最大功耗

<15W
