勇敢的芯伴你玩转Altera FPGA连载52：Altera FPGA配置方式之AS/PS/JTAG配置方式

特权同学，版权所有

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1i5LMUUD

AS配置方式由FPGA器件引导配置操作过程，它控制着外部存储器及其初始化过程，EPCS系列配置芯片如EPCS1、EPCS4配置器件专供AS模式。使用Altera串行配置器件来完成，FPGA器件处于主动地位，配置器件处于从属地位。配置数据通过DATA0引脚送入 FPGA。配置数据被同步在DCLK输入上，1个时钟周期传送1位数据。



       PS配置方式则由外部计算机或其它控制器控制配置过程。通过加强型配置器件（EPC16，EPC8，EPC4）等配置器件来完成，在PS配置期间，配置数据从外部储存部件，通过DATA0引脚送入FPGA。配置数据在DCLK上升沿锁存，1个时钟周期传送1位数据。

JTAG接口是一个业界标准，主要用于芯片测试等功能,使用IEEE Std 1149.1联合边界扫描接口引脚，支持JAM STAPL标准，可以使用Altera下载电缆或主控器来完成。

FPGA在正常工作时，它的配置数据存储在SRAM中，加电时须重新下载。在实验系统中，通常用计算机或控制器进行调试，因此可以使用PS。在实用系统中，多数情况下必须由FPGA主动引导配置操作过程，这时FPGA将主动从外围专用存储芯片中获得配置数据，而此芯片中FPGA配置信息是用普通编程器将设计所得的pof格式的文件烧录进去。

         JTAG模式在线下载FPGA的原理如图7.15所示，PC端的Quartus II软件通过下载线缆将bit流（sof文件）下载到FPGA内部，下载完成后FPGA中立刻执行下载代码，速度很快，非常适合调试。

图7.15 基于JTAG的在线配置原理

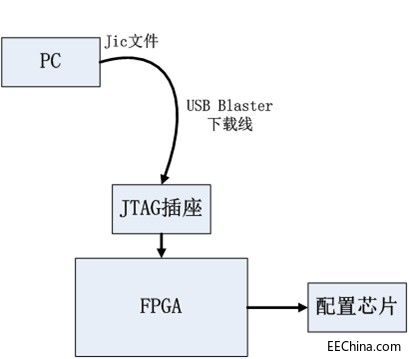

         FPGA下载数据到配置芯片的原理如图7.16所示，PC端的Quartus II软件通过下载线缆将bit流（jic文件）下载到配置芯片中。由于配置芯片和JTAG接口都是分别连接到FPGA的，他们不是直接连接，所以配置文件从PC先是传送到FPGA，然后FPGA内部再转送给配置芯片，这个过程FPGA相当于起到一个桥接的作用。

图7.16 基于FPGA的配置芯片固化原理

         看完JTAG模式下在线配置FPGA和烧录配置芯片的原理，我们再了解一下FPGA上电初始的配置过程。FPGA上电后，内部的控制器首先工作，确认当前的配置模式，如果是外部配置芯片启动，则通过和外部配置芯片的接口（如我们的SPI接口）将配置芯片的数据加载到FPGA的RAM中，配置完成后开始正式运行，请数据流加载方向如图7.17所示。当然了，有人可能在想，JTAG在线配置是否和配置芯片加载相冲突呢？非也，JTAG在线配置的优先级是最高的，无论此时FPGA中在运行什么逻辑，只要JTAG下载启动，则FPGA便停下当前的工作，开始运行JTAG下载的新的配置数据。

图7.17 FPGA离线加载原理
