污水处理自动化系统的工作原理及详解

发布时间:2018-3-5 15:15    发布者:liao775a
关键词: 游离氯传感器 , 水质传感器
随着自动化水平的不断提高及其在各个方面的越来越广泛的应用,污水处理作为一种新兴产业,国家给予了相当大的重视,因而自动化系统在此方面也起到了很大的作用。
污水厂自动化系统通常采用三级或四级子网构成复合型网络结构,要求我们在各级子网中都配置不同的通信协议,以适应不同的通信要求。由于现场测量控制层传递过程数据及控制命令,这种信息很短,对实时性要求较高,我们采用周期“I/O”方式通信。其采用的主协议大多为塌缩结构,只有物理层、链路层及应用层,而且大多为各PLC公司的专用协议。在设计时应按选择的PLC型号配置其通信协议。
集中监视操作层主要负责传递监控信息,信息长度居于过程数据与管理信息之间,对实时性要求也比较高,其通信协议常用令牌方式控制通信,通信速率为1100Mb/s。在厂部及公司管理层,由于其需要进行PLC网的互联,PLC网与其他局域网的互联,因此,在这两层中一般采用开发性能好的通用协议。个人计算机或PLC工作站在加入不同级别的子网时,必须按所连入的子网配置通信模板,并且应按该级子网配置的通信协议编制用户通信程序。
污水厂自动化系统软件应是能支持系统资源共享,适用于不同的计算机硬件平台,支持实时多任务、多用户、多处理性能,支持中文字库,支持网络通信和网络服务,具有良好的组态功能和组态方式,友好的人机界面,支持多种数据库操作和格式化,支持多媒体,支持系统冗余,有较高的可靠性、实时性,具有良好的开放性和通用性等。
污水处理厂自动化系统软件必须具有以下功能:数据采集、监控、信息管理、报表、趋势分析、登录、动态模拟、报警和事件窗口、自诊断、历史数据处理、在线组态和安全管理功能等。
污水厂自动化系统从理论上来讲是一个完整的、开放的系统,但在实际设计及工程实施过程中也存在一些问题。特别是一些大型设备如鼓风机、离心脱水机、高压配电系统综合智能保护装置等,其控制系统由设备配套带来,一般情况下自成网络,是各自分离的自动化孤岛,使日后的自动化运行、管理、维护及再开发变得很困难。如何在工程设计及招投标中协调好各子控制系统,使之能够与中心控制室的主控机实现安全开放的网络通信并满足工业控制实时性的要求,是今后在工程设计中需要进一步研究的新课题。
今天工采网小编给大家带来两款适用于自来水处理和泳池消毒杀菌的水质传感器,也是从美国进口的顶尖级传感器,那质量和性能也是没话说。

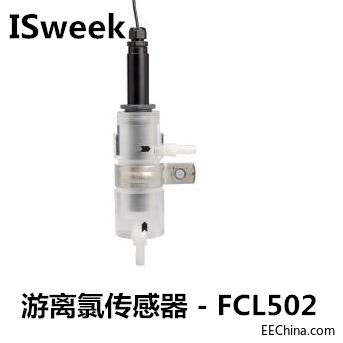

美国sensorex 游离氯传感器 - FCL502,FCL505 FCL510
FCL系列(游离氯传感器)采用先进的安培测量技术。设计用于水处理消毒应用,例如水池等。这些传感器有三个范围可供选择,以测量游离氯的浓度。FCL502FCL505FCL510的检测范围分别是0-2ppm0-5ppm0-10ppm。传感器输出一个4-20mA的信号,按量程0-2, 0-5 0-10ppm进行调整。很容易替换薄膜盖和充填液,从而最大限度地增加传感器寿命。传感器可以和流动池一起安装用于新设备,也可用于替换其他具有4-20毫安输出的游离氯传感器。(有关兼容性,请咨询我们)。有流量计 (FM001) 可供选择,以帮助提供一致的流量,以加强系统稳定性。多用于工业废水、冷却水、瓶装漂洗水、农业灌溉用水以及自来水等领域。
游离氯传感器FCL502,FCL505FCL510技术参数:
测量范围:0-2, 0-5 0-10 ppm游离氯
pH范围: 5.5 - 8.5
基体材料: PVC
膜帽材料: PVC外壳, 专利薄膜
温度范围: 0 – 45
最大压力: 14.7 psig (1Bar)
温度补偿: 集成的
电缆长度: 10英尺 2导线, 镀锡引线
过程连接: 流动池 1/4英寸 FNPT螺纹
输出: 4-20mA
流量范围: 最小 0.2 gpm (45 l/hr), 最大0.6 gpm (135 l/hr)
供给电压: 12-24V DC ,250mA 最小
交叉灵敏度: 二氧化氯, 臭氧, ,

这个产品系列包括:FCL502,FCL505, FCL510, FCLA-5015 thru FCLA-5018 FC72, FM001
