光分路器是什么?PLC分路器都有哪些类型?

发布时间:2018-2-28 14:35    发布者:chaser12
在光纤通信链路中,除了光模块,还有一个东西在其中起到一个重要的作用。那就是光分路器。什么是光分路器?PLC光分路器都有哪些类型?易飞扬通信在本文就给大家介绍介绍。
光分路器是什么?
光分路器又称分光器,是光纤链路中重要的无源器件之一,是具有多个输入端和多个输出端的光纤汇接器件。光分路器按分光原理可以分为熔融拉锥型和平面波导型(PLC型)两种。
下面详细介绍PLC光分路器。
PLC分路器采用半导体工艺(光刻、腐蚀、显影等技术)制作。光波导阵列位于芯片的上表面,分路功能集成在芯片上,也就是在一只芯片上实现1、1等分路;然后,在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。
PLC分路器的优点
(1)损耗对光波长不敏感,可以满足不同波长的传输需要。
(2)分光均匀,可以将信号均匀分配给用户。
(3)结构紧凑,体积小,可以直接安装在现有的各种交接箱内,不需留出很大的安装空间。
(4)单只器件分路通道很多,可以达到32路以上。
(5)多路成本低,分路数越多,成本优势越明显。
PLC分路器都有哪些类型?
光分路器设备封装应经济高效、坚固且结构紧凑,设备内部光纤应保证一定的盘纤半径,保证盘绕的光纤不受损伤,所有器件应固定良好并可提供足够的供管理、连接、安装、维护、检验、测试用的空间。下列五种封装结构的光分路器,以适应不同的安装设施和安装环境。

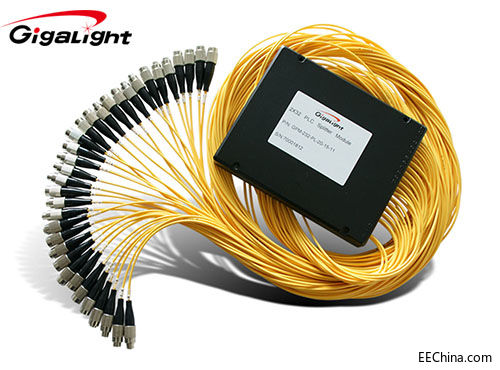

盒式光分路器
盒式封装,带插头尾纤型,桌面、托盘、光缆交接箱等;
机架式光分路器
机架式封装,适配器型,19英寸标准机架;
微型光分路器
微型封装,不带插头尾纤型;
托盘式光分路器
托盘式封装,适配器型,光纤配线架或光缆交接箱等;

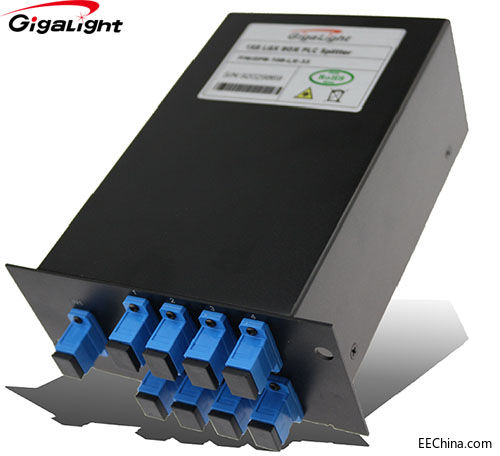

插片式光分路器
插片式封装,适配器型,光纤配线架、光缆交接箱、分光分纤;
PLC型是微光学元件型产品,采用光刻技术,在介质或半导体基板上形成光波导,实现分支分配功能。更多PLC分路器资讯请访问易飞扬通信(gb.gigalight.com)
